MANUALNE SKRZYNIE BIEGÓW OPEL - TYP MB6

BUDOWA I WYSTĘPOWANIE SKRZYNI BIEGÓW (PSA) OPEL MB6

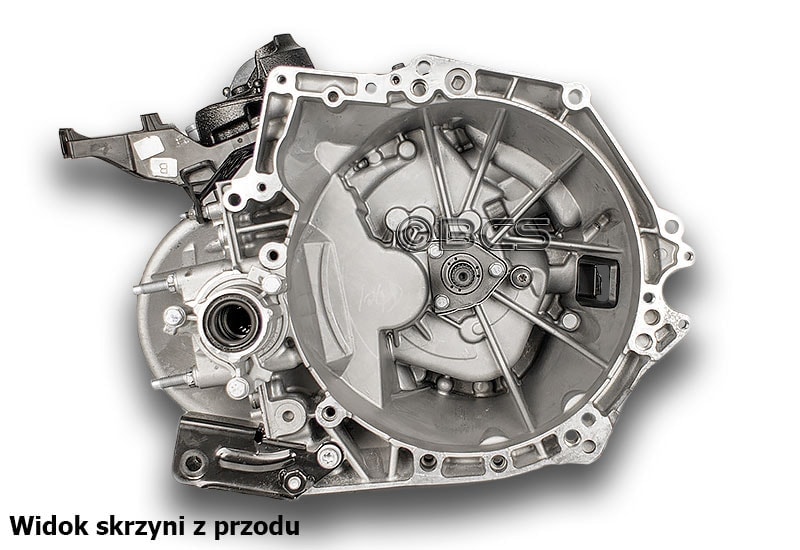

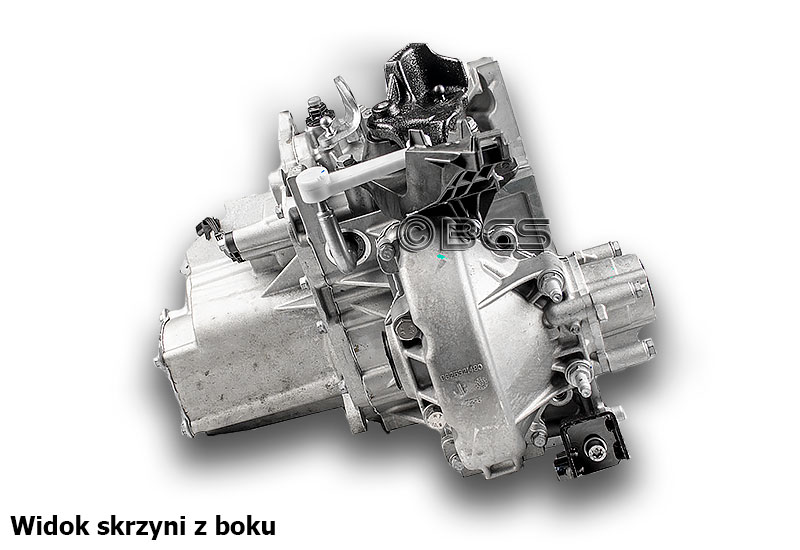

Skrzynie biegów Opel typu MB6 to 6 biegowe, manualne przekładnie przenoszące napęd na przednie koła pojazdu. Przystosowane są do przenoszenia momentów do 250 Nm. Posiadają konstrukcję otwartą tj. półosie są mocowane do wewnątrz mechanizmu różnicowego. Konstrukcja przekładni oparta jest na dwóch wałkach. Skrzynie te produkowane są w Austrii w Aspen w zakładach OPLA.
Przekładnie MB6 budowane są w czterech wersjach (kody RPO) - MB6 - E1, E2, D1 i D2 - różnice polegają na przełożeniu głównym i przełożeniach na poszczególnych biegach.

Skrzynie biegów MB6 montowane są w następujących modelach samochodów OPEL:

COMBO E LIFE z silnikiem D12XHL
CORSA F z silnikiem F12XHL
CROSSLAND X z silnikiem D12XHT
GRANDLAND X z silnikiem D12XHT
MOKKA B z silnikami F12HXL, F12XHT, F15DT

Montowane są również w samochodach Peugeot, Citroen i DS.

TYP SKRZYNI BIEGÓW OPEL MB6

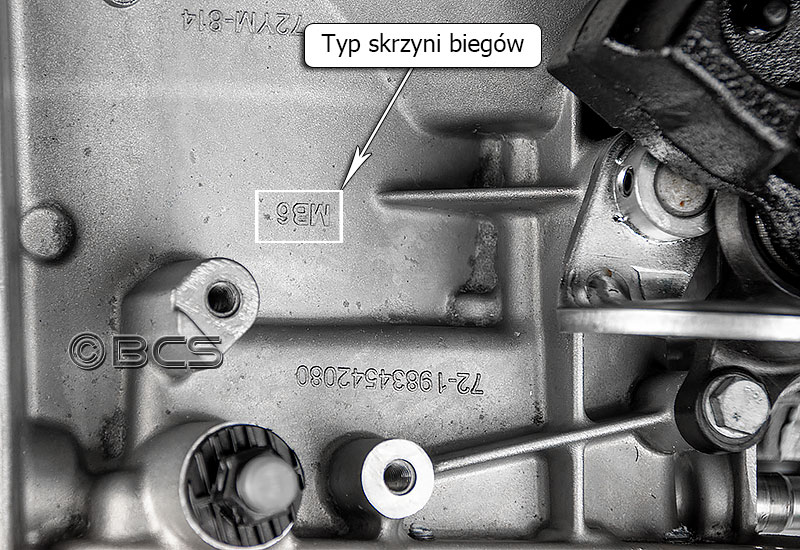

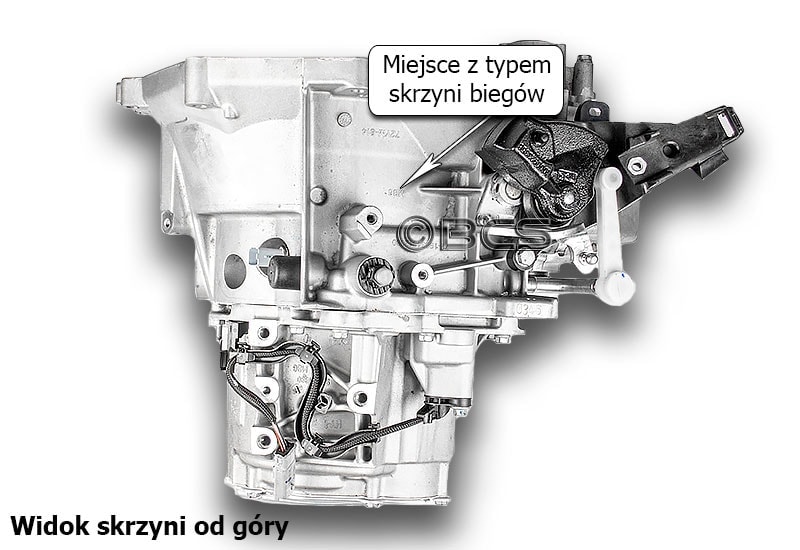

Oznaczenie typu skrzyni biegów Opel MB6 znajduje się na górze - na środku przedniej obudowy. Jest w formie wypukłego nadlewu "MB6".

SYMBOL (KOD) SKRZYNI BIEGÓW OPEL MB6

W skrzyni biegów Opel typu MB6 zastosowano oznaczenie symbolu skrzyni biegów w taki sposób, jak oznaczane są przekładnie Peugeot i Citroen. Symbol skrzyni to 6 znakowy kod alfanumeryczny np. tak jak na zdjęciu 20XT03.

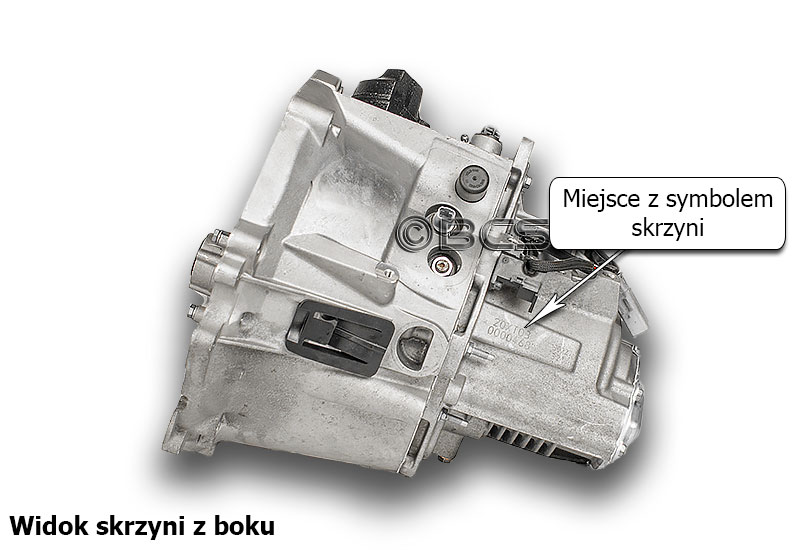

Symbol można odczytać z boku skrzyni biegów - po przeciwnej stronie niż mechanizm różnicowy.

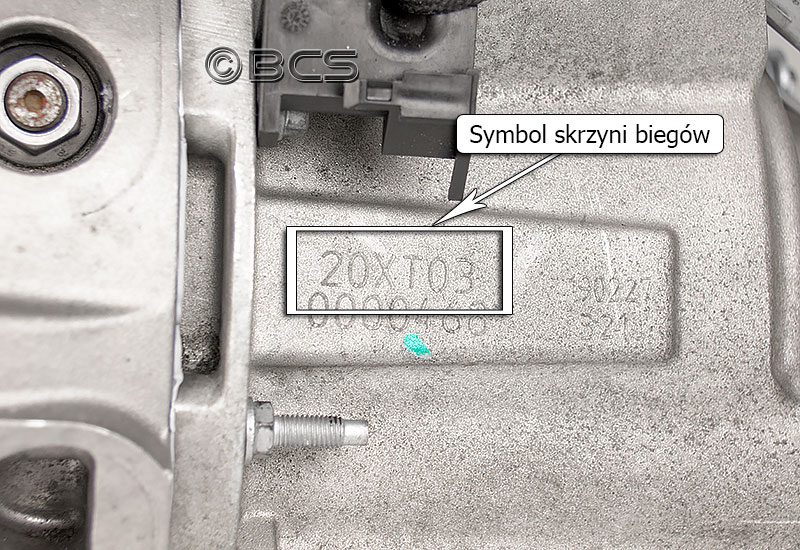

Symbol (kod) skrzyni biegów - Opel MB6 - 2

WYSPRZĘGLANIE HYDRAULICZNE Z WYSPRZĘGLIKIEM NA ZEWNĄTRZ SKRZYNI BIEGÓW

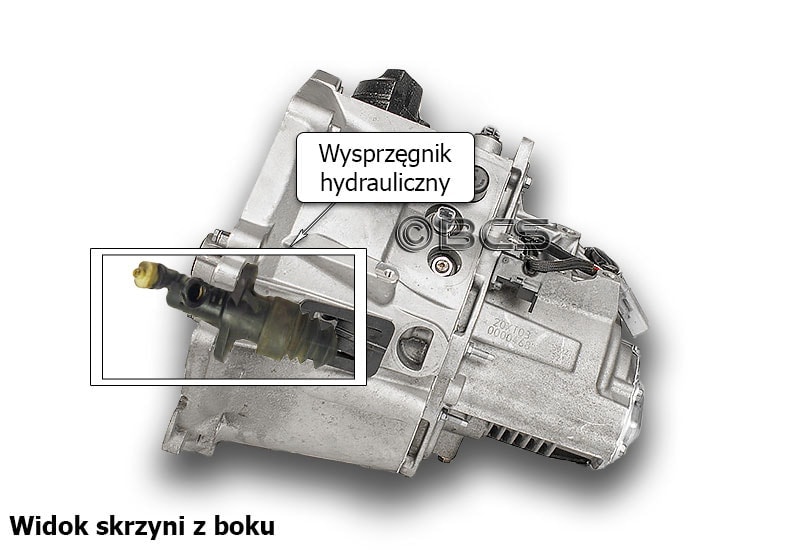

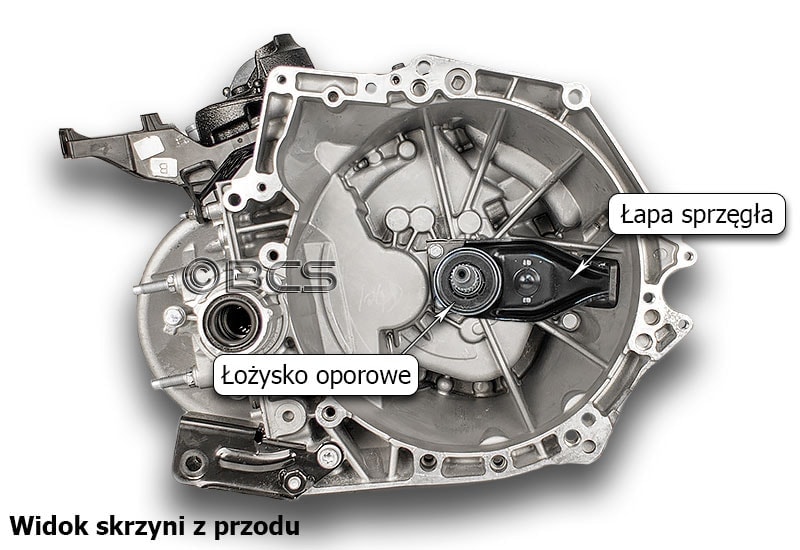

W skrzyniach biegów Opel MB6 rozłączanie silnika i skrzyni biegów odbywa się za pośrednictwem sprzęgła pracującego w układzie hydraulicznym. Element inicjujący pracę sprzęgła to wysprzęglik hydrauliczny, który zamontowany z boku skrzyni biegów. W czasie pracy układu, po naciśnięciu pedału sprzęgła, przesuwa on łapę sprzęgła z łożyskiem oporowym, które naciskając na docisk sprzęgła, powoduje rozłączenie skrzyni biegów i silnika.

Wysprzęglanie - skrzynia biegów Opel MB6 - 1

Wysprzęglanie - skrzynia biegów Opel MB6 - 2

CZUJNIK PRĘDKOŚCI W SKRZYNI BIEGÓW OPEL MB6

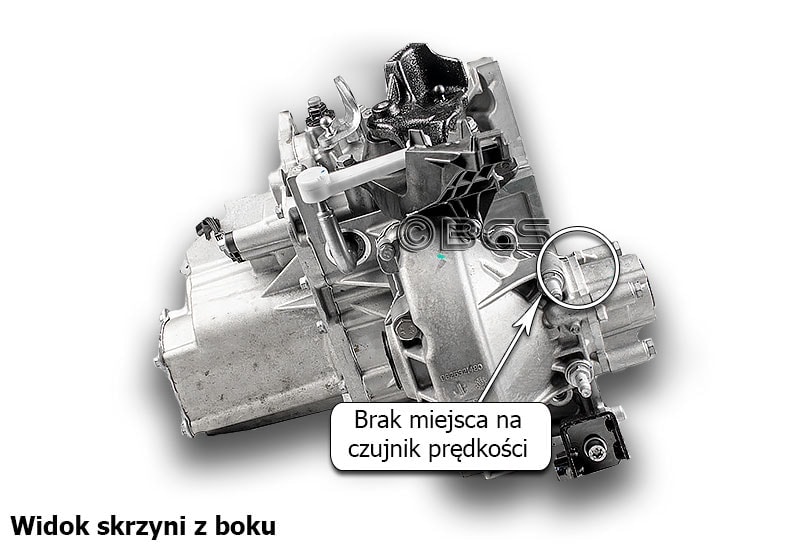

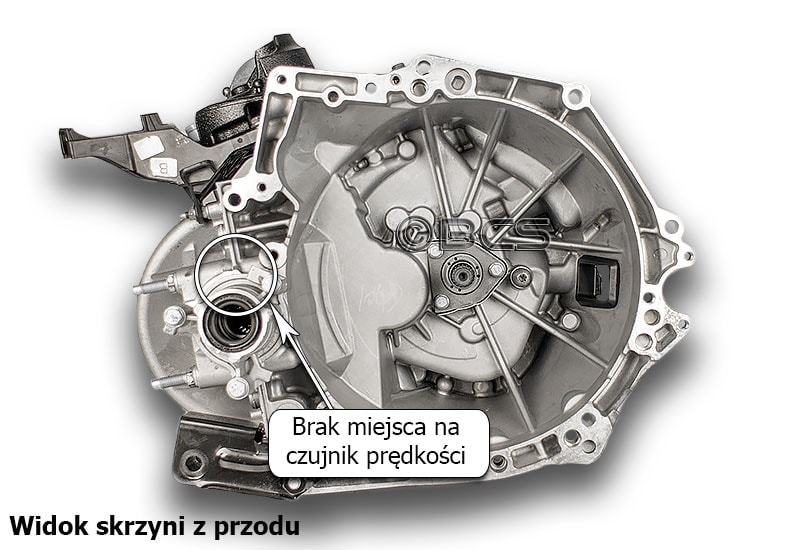

W skrzyniach biegów Opel MB6 nie występują czujniki do odczytu prędkości. Szybkość z jaką porusza się samochód jest odczytywana z czujnika w układzie ABS.

Czujnik prędkości - skrzynia biegów Opel MB6 - 1

Czujnik prędkości - skrzynia biegów Opel MB6 - 2

KORKI OLEJOWE W SKRZYNI BIEGÓW MB6

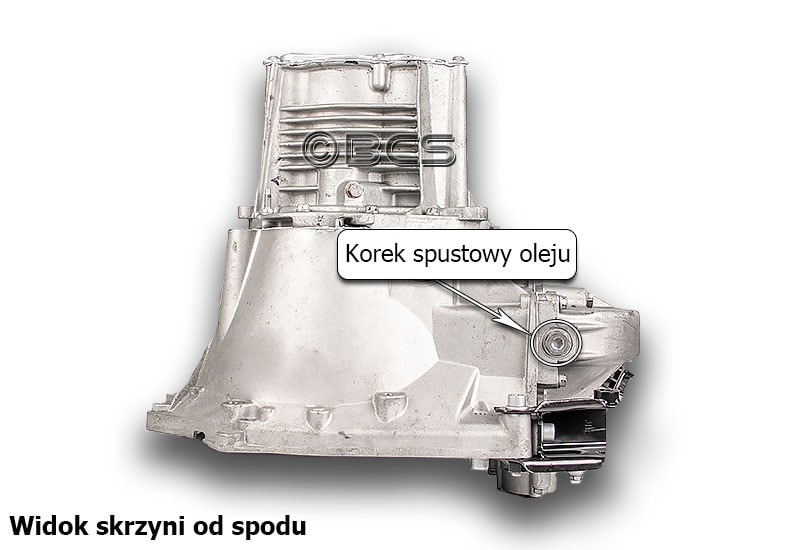

Otwór służący do zlewania oleju ze skrzyni biegów mieści się bezpośrednio pod mechanizmem różnicowym. Zabezpieczony jest korkiem. Miejsce z korkiem spustowym pozwala na zlanie maksymalnej ilości oleju ze skrzyni.

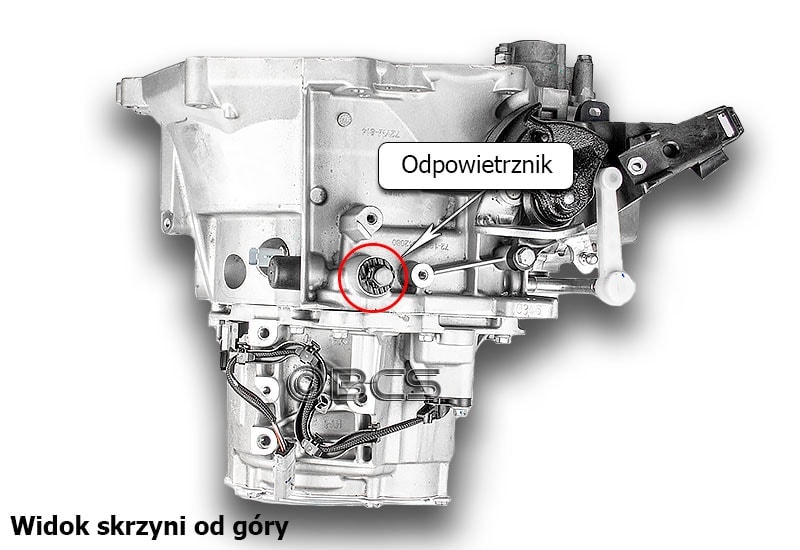

Skrzynia MB6 nie posiada otworu ewidentnie służącego do wlania oleju. Olej można wlać przez odpowietrznik. Do tej czynności należy użyć odpowiedniej rurki i cierpliwie, bardzo wolno wlewać olej do przekładni.

Korki olejowe - skrzynia biegów Opel MB6 - 1

Korki olejowe - skrzynia biegów Opel MB6 - 2

WYBIERAK BIEGÓW W SKRZYNI BIEGÓW OPEL MB6

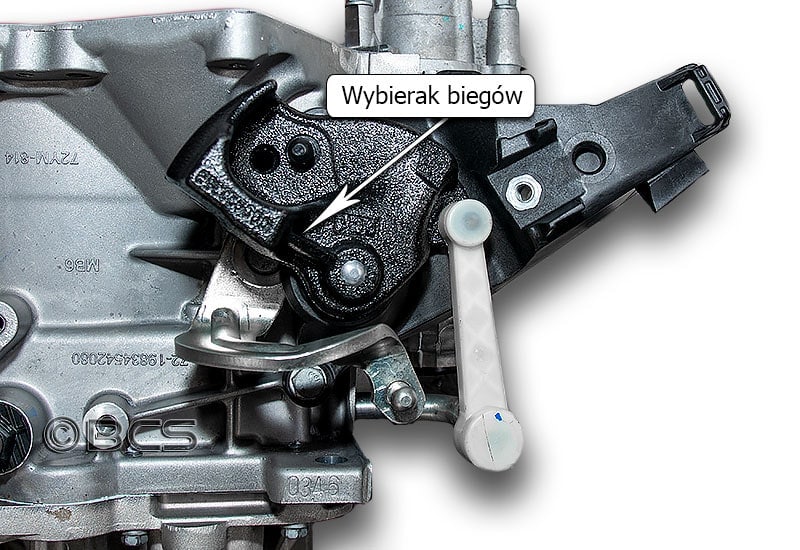

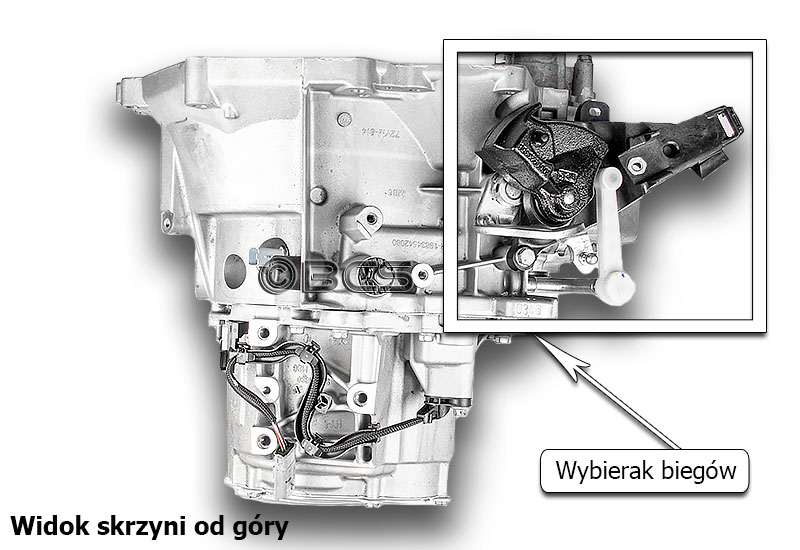

Wybierak biegów w skrzyni służy do przełączania biegów w przekładni. Wybierak w skrzyni Opel MB6 napędzany jest 2 linkami, które przenoszą ruch gałki zmiany biegów pozwalając włączać i przełączać poszczególne biegi.
