MANUALNE SKRZYNIE BIEGÓW AUDI - TYP 02M

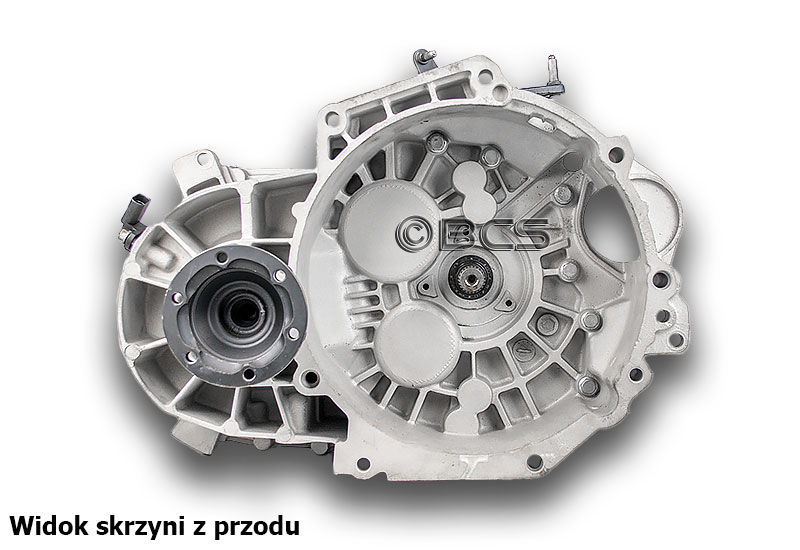

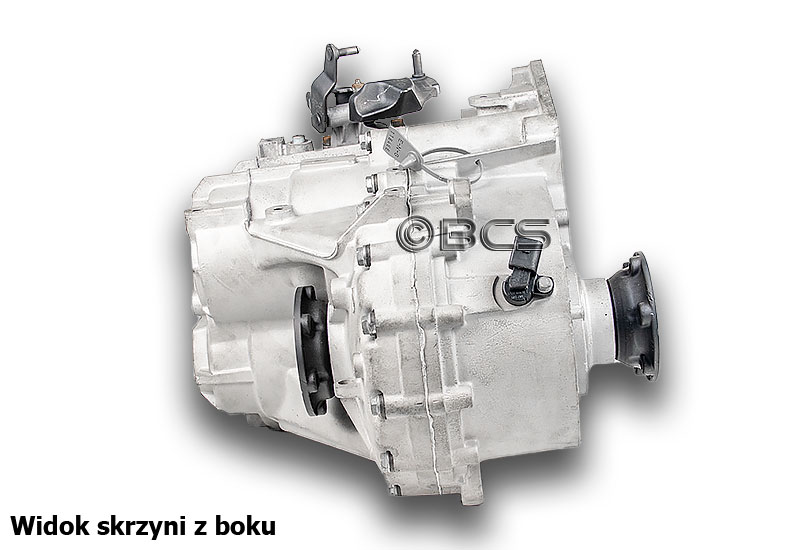

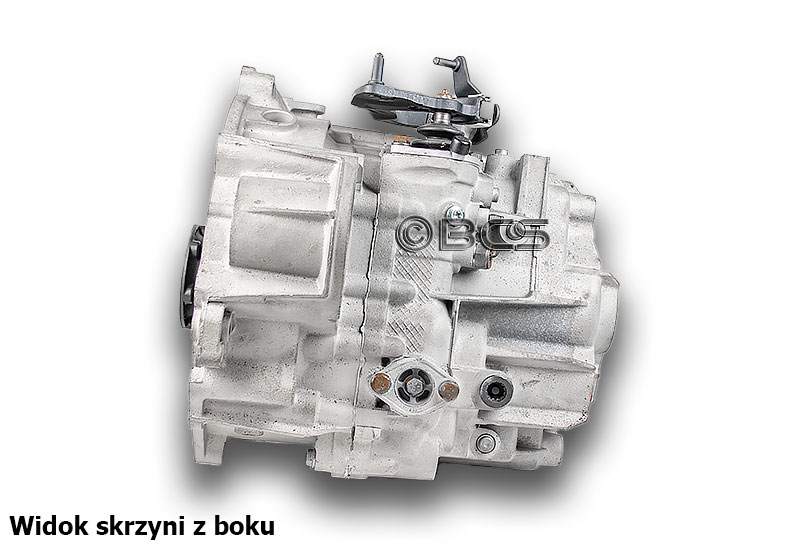

BUDOWA MANUALNEJ SKRZYNI BIEGÓW AUDI - TYP 02M

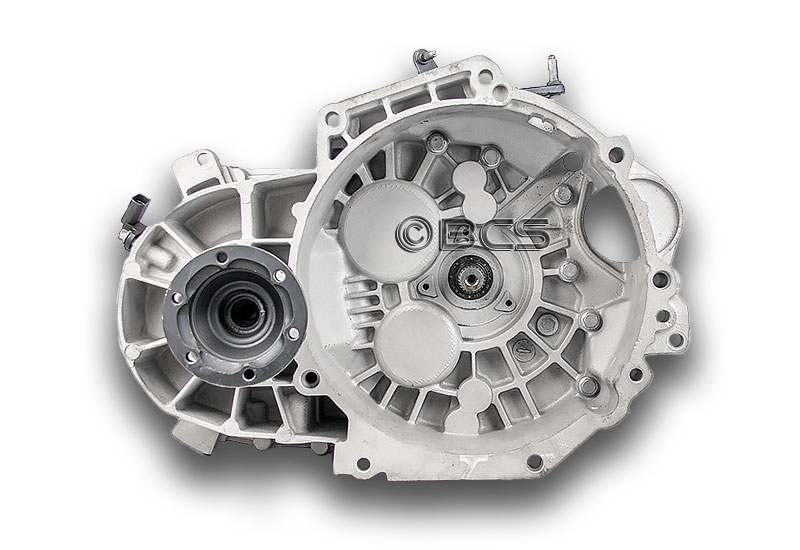

6 biegowe manualne skrzynie biegów Audi o oznaczeniu typu 02M, to przekładnie o kompaktowej budowie przenoszące napęd na przednie koła. Konstrukcja tych skrzyń jest zamknięta, a półosie przenoszące napęd na koła, dokręcane są do zabieraków zamontowanych w mechanizmie różnicowym.

TYP SKRZYNI BIEGÓW

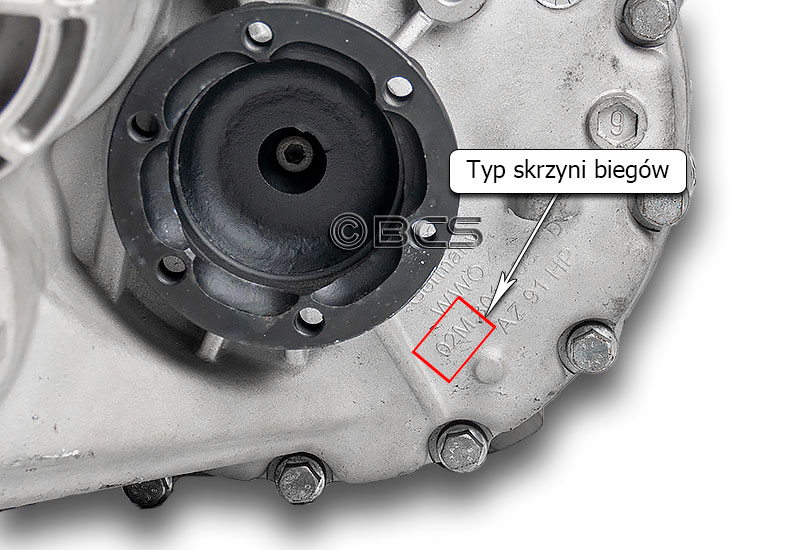

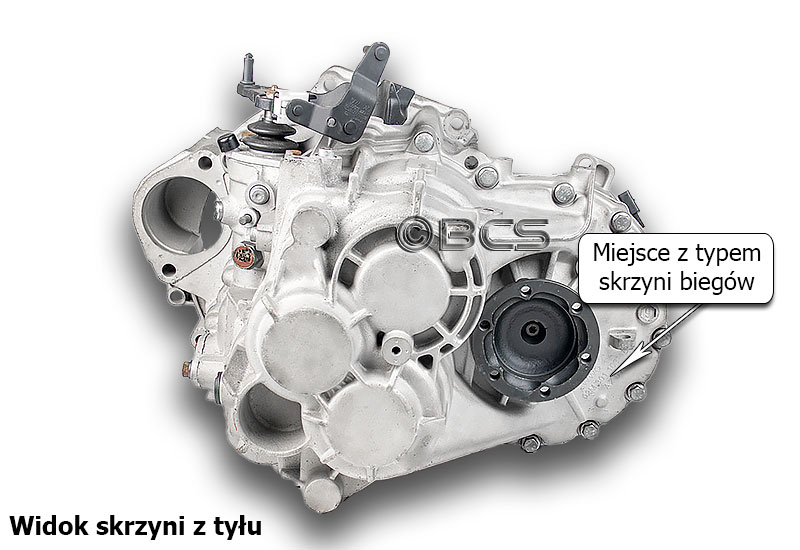

Oznaczenie typu skrzyni znajduje się pod skrzynią biegów i jest dostępne do odczytu z kanału lub podnośnika. Typ skrzyni biegów jest w postaci wypukłego nadlewu.

Rozrusznik jest umieszczony bezpośrednio na skrzyni biegów. Głowiczka rozrusznika skierowana jest w kierunku silnika. Miejsce montażu rozrusznika znajduje się od strony chłodnicy.

SYMBOL (KOD) SKRZYNI BIEGÓW - AUDI TYP 02M

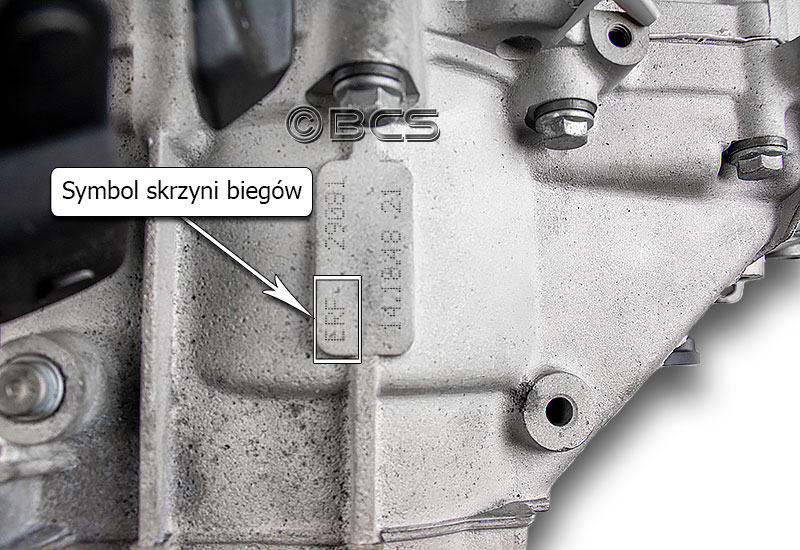

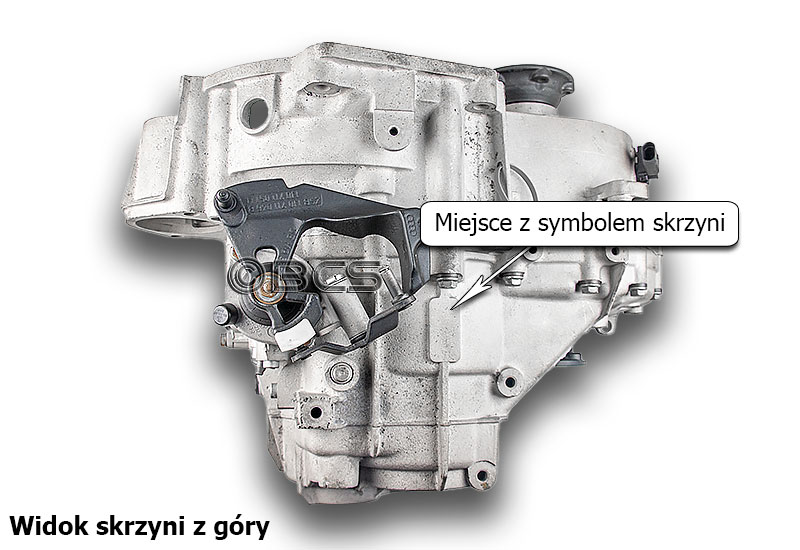

Symbol skrzyni biegów Audi typu 02M naniesiony jest grawerem elektroiskrowym na płaskim polu numerowym. Pole numerowe znajduje się na górze skrzyni biegów w środkowej części obudowy.

symbol (kod) skrzyni biegów AUDI 02M - 1

symbol (kod) skrzyni biegów AUDI 02M - 2

WYSPRZĘGLANIE HYDRAULICZNE Z WYSPRZĘGLIKIEM NA WAŁKU SPRZĘGŁOWYM

Wysprzęglanie (rozsprzęglanie) polega na rozłączaniu silnika i skrzyni biegów za pośrednictwem sprzęgła.

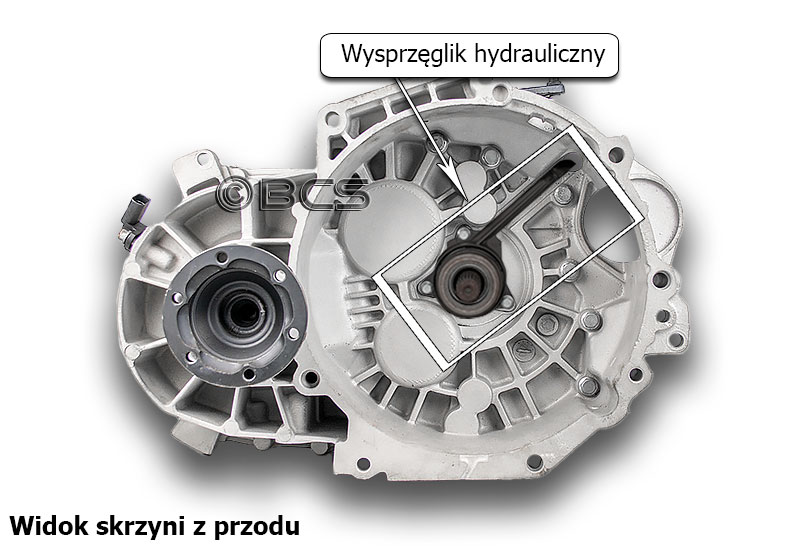

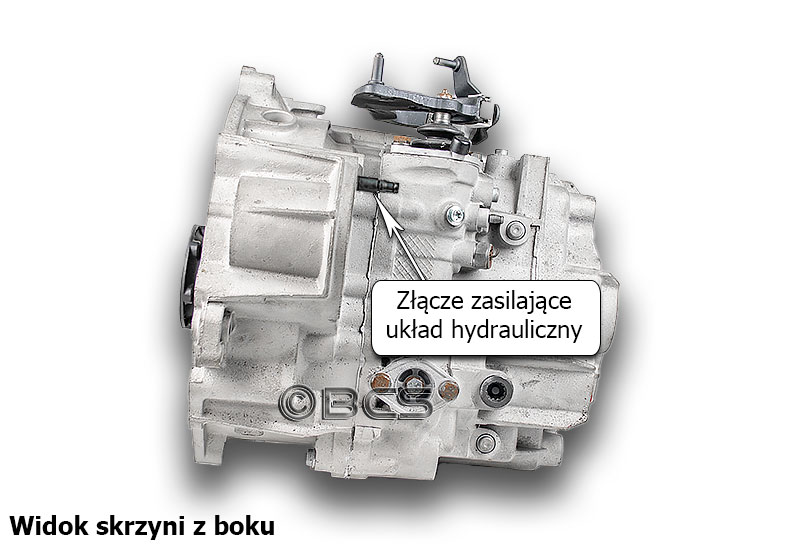

Układ z wysprzęglikiem zamontowanym na wałku sprzęgłowym stosowany jest w skrzyniach 6 biegowych. W tym układzie wysprzęglania sprzęgło + pompa + wysprzęglik pracują we wspólnym obwodzie hydraulicznym. W czasie naciskania sprzęgła powstaje ciśnienie w układzie. Wysprzeglik, który jest zamontowany na wałku sprzęgłowym pod łożyskiem wyciskowym, powiększa swoją objętość - rozszerza się w kierunku łożyska i przesuwa je. Łożysko naciska na docisk sprzęgła rozsprzęglając silnik i skrzynię biegów.

wysprzęglanie - skrzynia biegów AUDI 02M - 1

wysprzęglanie - skrzynia biegów AUDI 02M - 2

CZUJNIK PRĘDKOŚCI W SKRZYNI BIEGÓW AUDI TYPU 02M

W skrzyni biegów Audi typu 02M odczyt prędkości dokonywany jest na dwa sposoby.

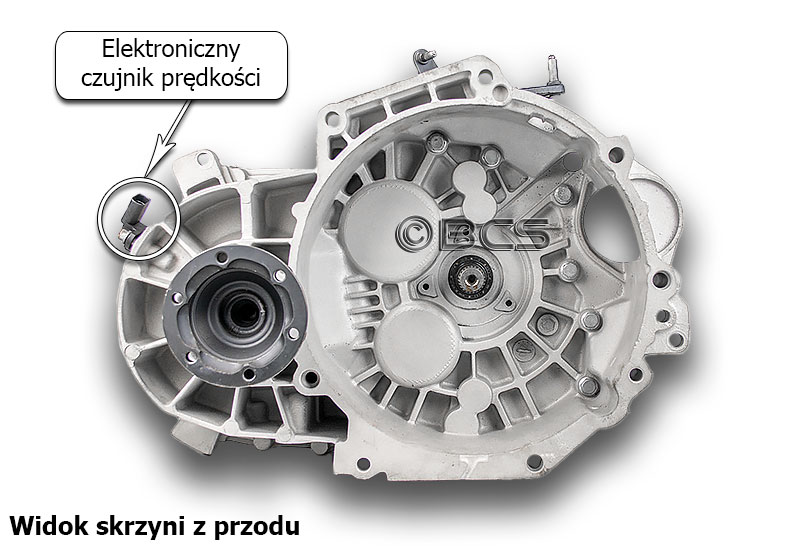

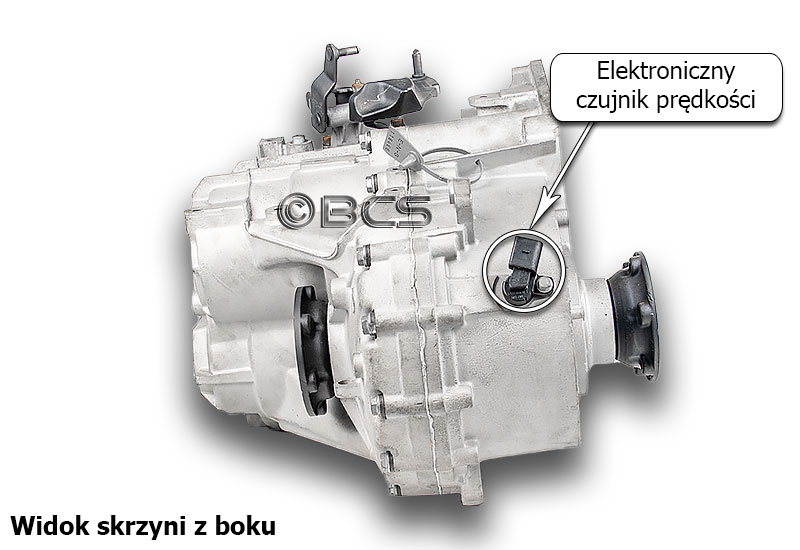

1. Bezpośrednio ze skrzyni biegów z elektronicznego czujnika prędkości, który zamontowany jest w obudowie na mechanizmie różnicowym.

2. Z czujnika zamontowanego w układzie ABS. W tym przypadku na skrzyni nie ma zamontowanego czujnika, a miejsce, w którym mógłby być zamontowany, jest zaślepione.

W obu przypadkach odczyt prędkości odbywa się w sposób elektroniczny.

czujnik prędkości - skrzynia biegów AUDI 02M - 1

czujnik prędkości - skrzynia biegów AUDI 02M - 2

KORKI OLEJOWE W SKRZYNI BIEGÓW AUDI 02M

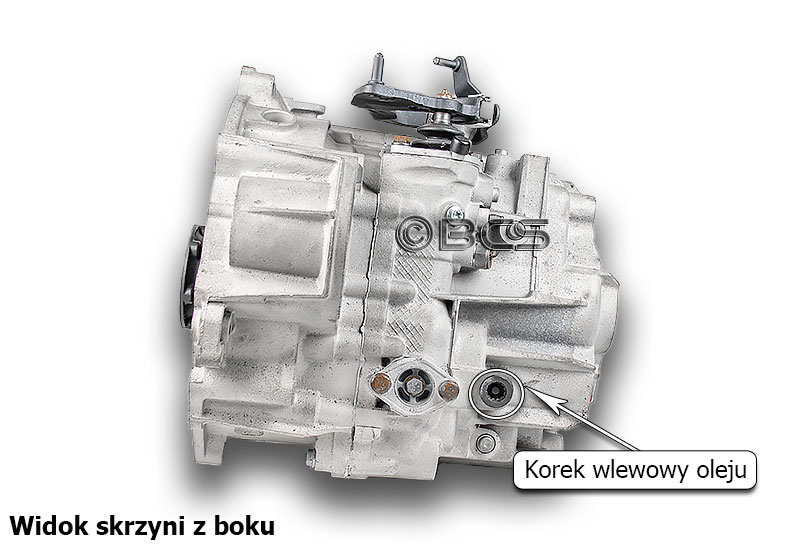

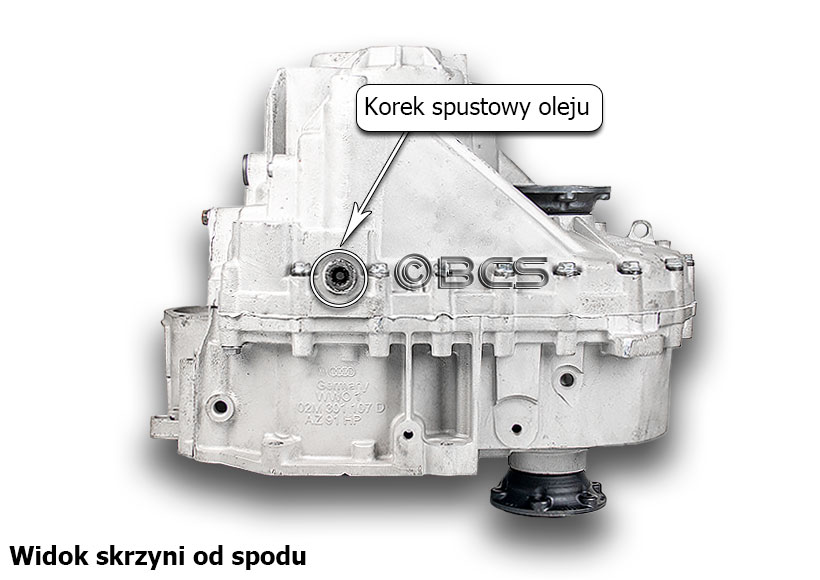

Miejsca, w których zamontowane są korki olejowe (spustowy i wlewowy) na skrzyni biegów 02M, wskazano na zdjęciach poniżej.

korki olejowe - skrzynia biegów AUDI 02M - 1

korki olejowe - skrzynia biegów AUDI 02M - 2

WYBIERAK BIEGÓW W SKRZYNI AUDI TYPU 02M

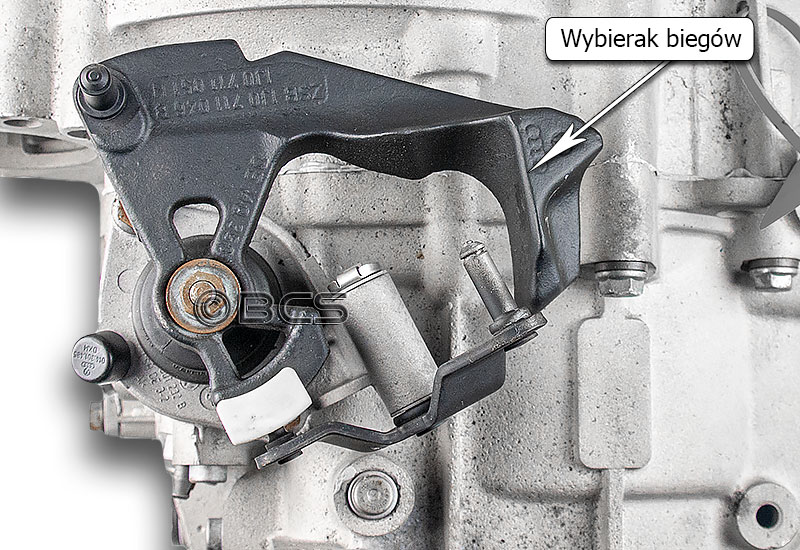

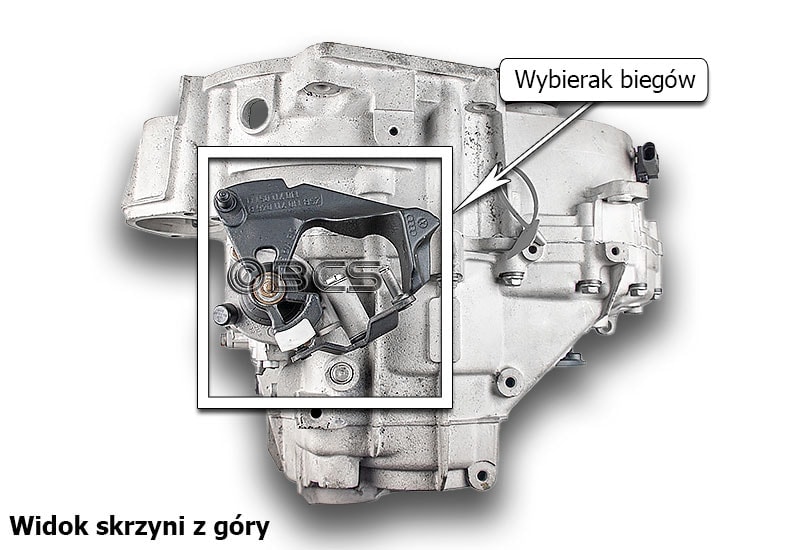

W skrzyni biegów Audi typu 02M wybierak biegów zamontowany jest na górze skrzyni biegów i napędzany jest linkami. Poruszany jest gałką zmiany biegów - za pośrednictwem linek zmienia biegi w skrzyni biegów. W budowie posiada charakterystyczną przeciwwagę.
