MANUALNE SKRZYNIE BIEGÓW AUDI - TYP 012

BUDOWA MANUALNEJ SKRZYNI BIEGÓW AUDI - TYP 012

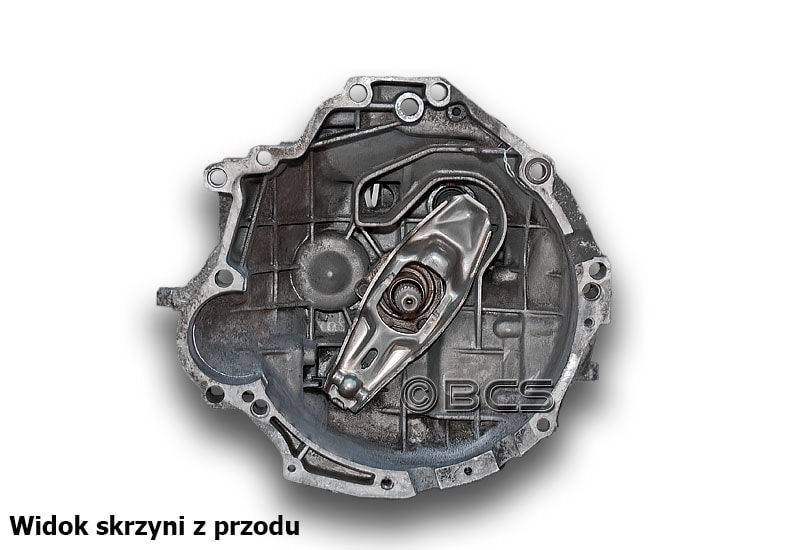

Skrzynie biegów Audi typu 012 są przekładniami 5 biegowymi. Skrzynie te napędzają przednie koła pojazdu. Obudowa skrzyni biegów jest zamknięta, a półosie dokręcane są do zabieraków zamontowanych w mechanizmie różnicowym. Rozrusznik montowany jest na silniku z głowiczką w kierunku skrzyni biegów.

TYP SKRZYNI BIEGÓW

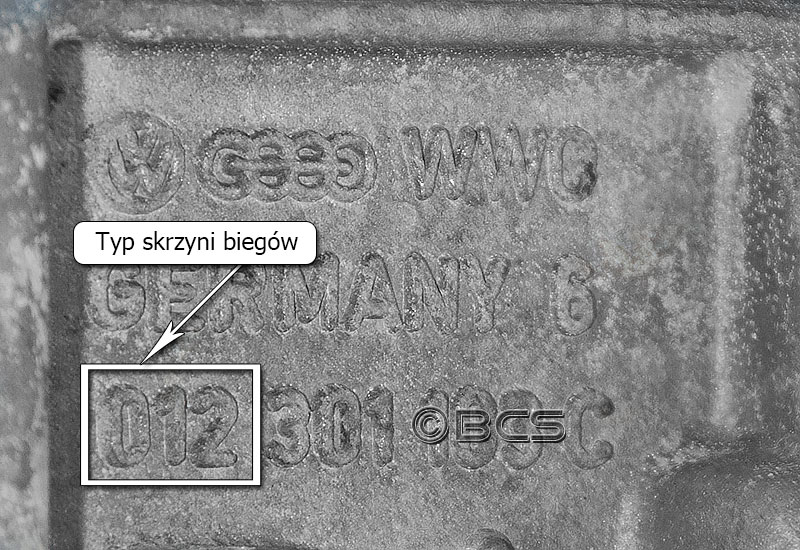

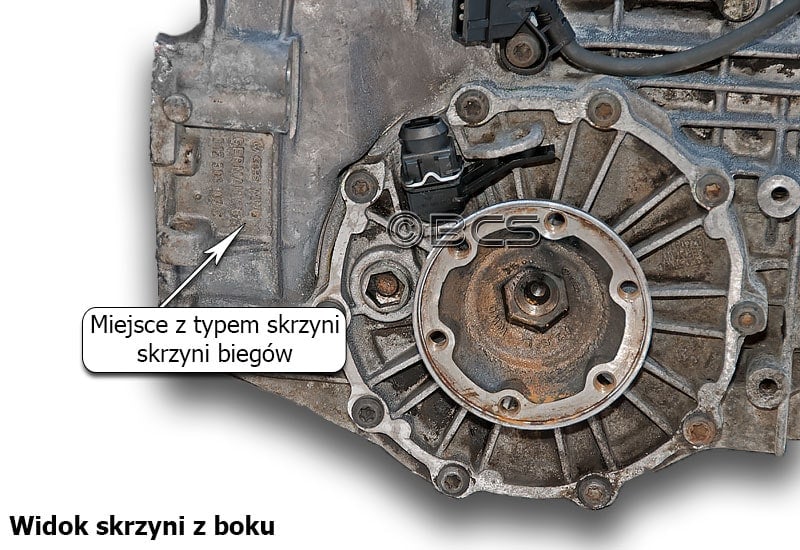

Oznaczenie typu skrzyni biegów Audi 012 umieszczone jest z boku skrzyni biegów na przedniej obudowie. Typ skrzyni biegów jest w postaci wypukłego nadlewu. Odczyt typu skrzyni najłatwiej wykonać z podnośnika lub z kanału.

RÓŻNICE MIĘDZY SKRZYNIĄ TYPU 012 Z NAPĘDEM NA PRZÓD I Z NAPĘDEM 4X4

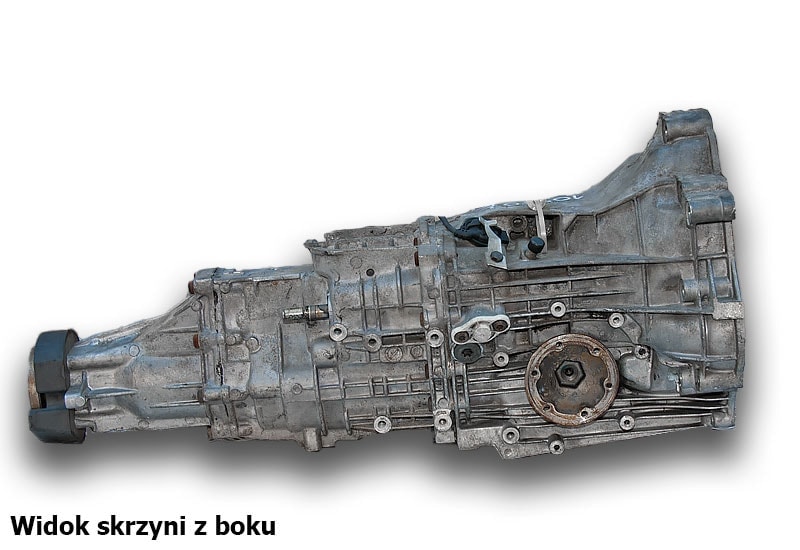

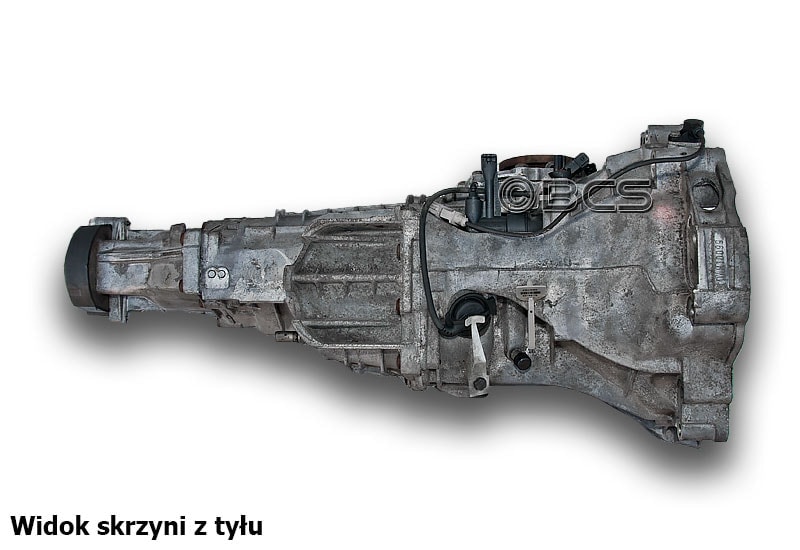

Skrzynie biegów Audi typu 012 montowane są w pojazdach, w których napędzana jest przednia oś oraz w samochodach z napędem na 4 koła. Wizualne różnice pomiędzy tymi skrzyniami wskazane są na poniższych zdjęciach. Skrzynia z napędem na przód jest fizycznie krótsza i posiada zamknięty dekiel z tyłu obudowy. Skrzynia z napedem 4x4 na końcu obudowy posiada zabierak do montażu wału do napędu tylnej osi.

Skrzynia z napędem na przódSkrzynia z napędem 4x4

skrzynia biegów AUDI 012 - napęd na przód - 1

skrzynia biegów AUDI 012 - napęd na przód - 2

skrzynia biegów AUDI 012 - napęd 4x4 - 1

skrzynia biegów AUDI 012 - napęd 4x4 - 2

SYMBOL (KOD) SKRZYNI BIEGÓW AUDI TYP 012

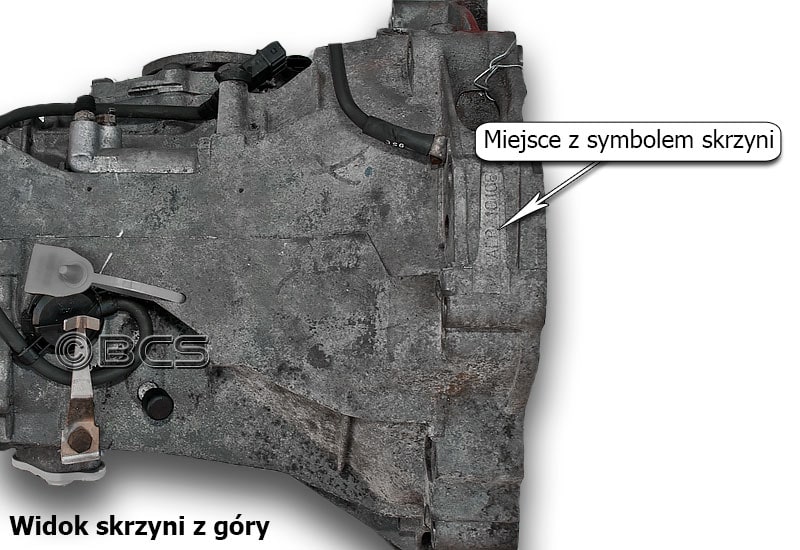

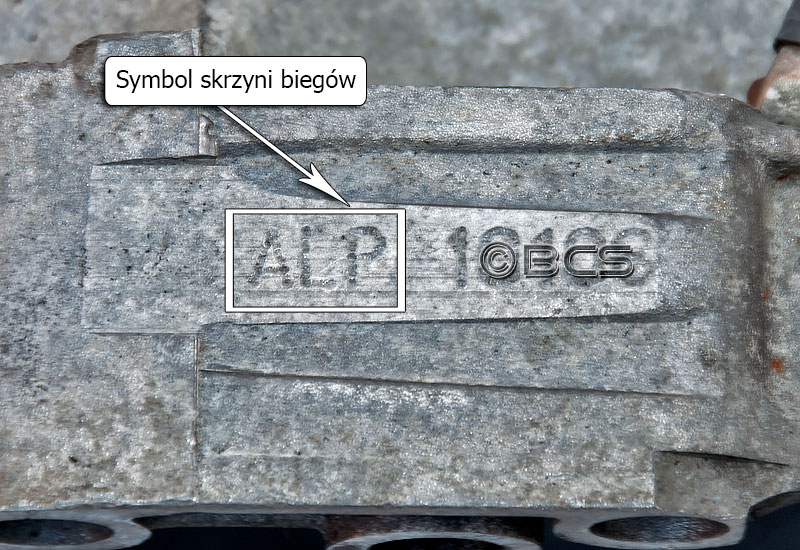

Skrzynie biegów Audi typu 012 posiadają symbol na górze środkowej obudowy. Symbol skrzyni biegów jest wygrawerowany elektroiskrowo na płaskim polu numerowym.

SYMBOL (KOD) SKRZYNI BIEGÓW - AUDI TYP 012 -2

SYMBOL (KOD) SKRZYNI BIEGÓW - AUDI TYP 012 -3

SYMBOL (KOD) SKRZYNI BIEGÓW - AUDI TYP 012 -4

WYSPRZĘGLANIE HYDRAULICZNE W SKRZYNIACH MONTOWANYCH WZDŁUŻNIE

Wysprzęglanie (rozsprzęglanie) polega na rozłączaniu silnika i skrzyni biegów za pośrednictwem sprzęgła.

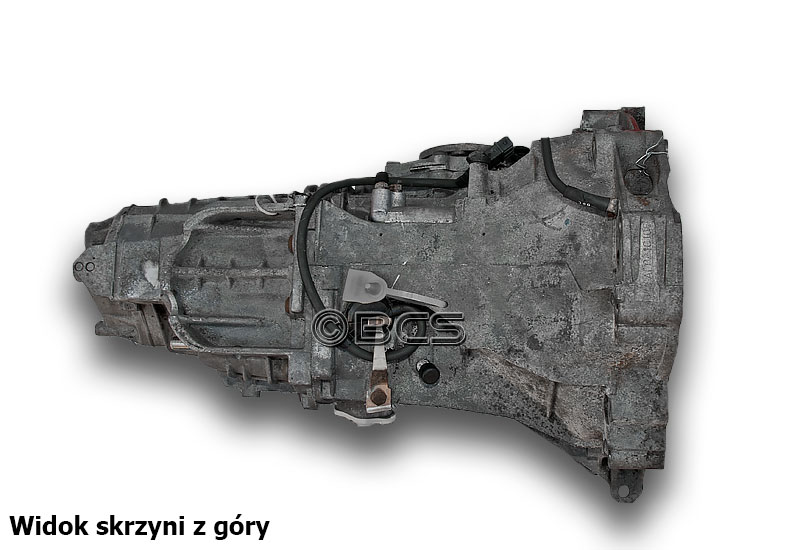

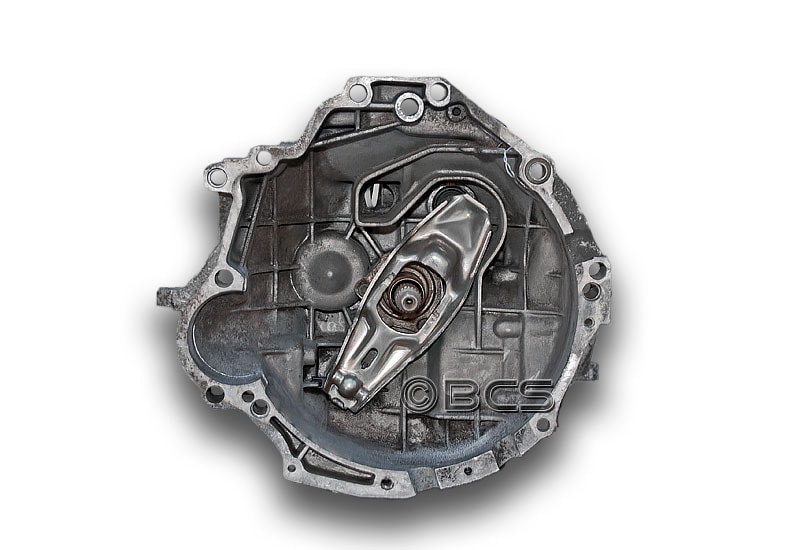

W skrzyniach biegów 5 i 6 biegowych montowanych do silników "wzdłużnych" stosuje się wysprzęglanie w układzie hydraulicznym. Wysprzęglik zamontowany jest na zewnątrz skrzyni i porusza łapę sprzęgła, która za pośrednictwem łożyska wyciskowego naciska na docisk sprzęgła i rozsprzęgla skrzynię biegów i silnik. Sam wysprzęglik poruszany jest hydraulicznie po naciśnięciu pedału sprzęgła.

CZUJNIK PRĘDKOŚCI W SKRZYNI BIEGÓW AUDI TYPU 012

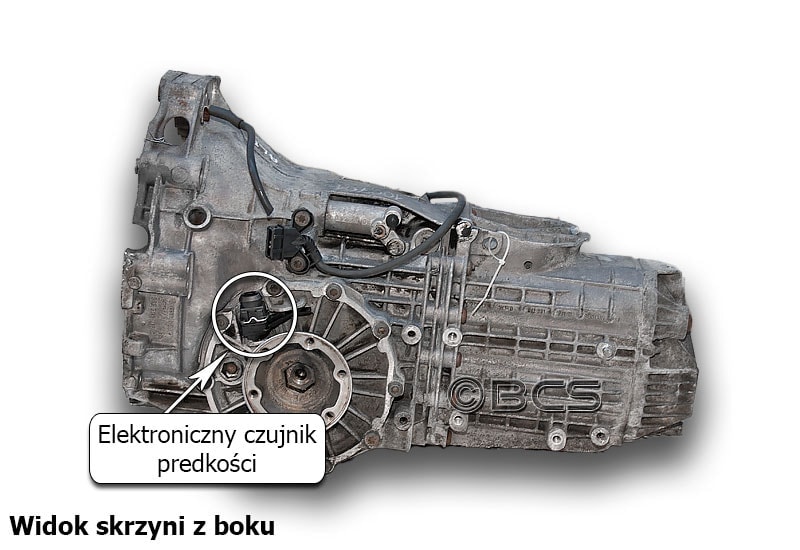

W skrzyniach biegów Audi typu 012 odczyt prędkości realizowany jest bezpośrednio z czujnika prędkości umieszczonego nad mechanizmem różnicowym. Czujnik jest impulsatorem elektronicznym przekazującym odczyt prędkości na licznik w sposób elektryczny.

WYBIERAK BIEGÓW W SKRZYNI AUDI 012

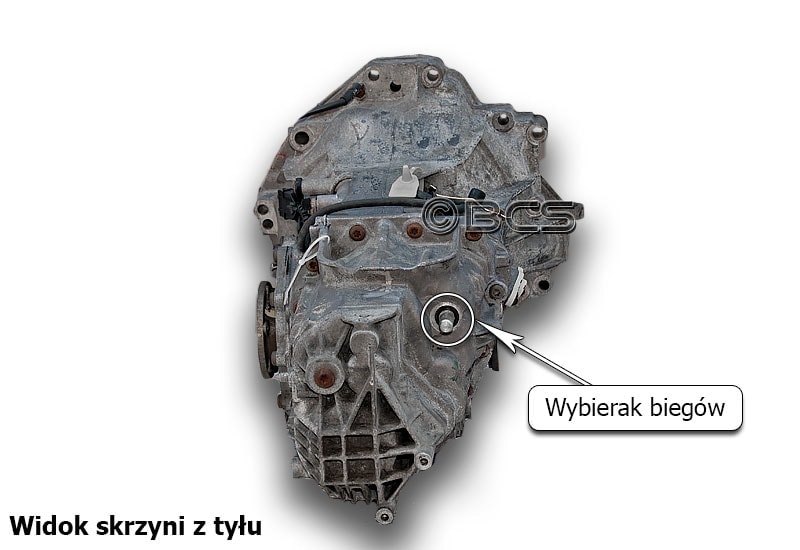

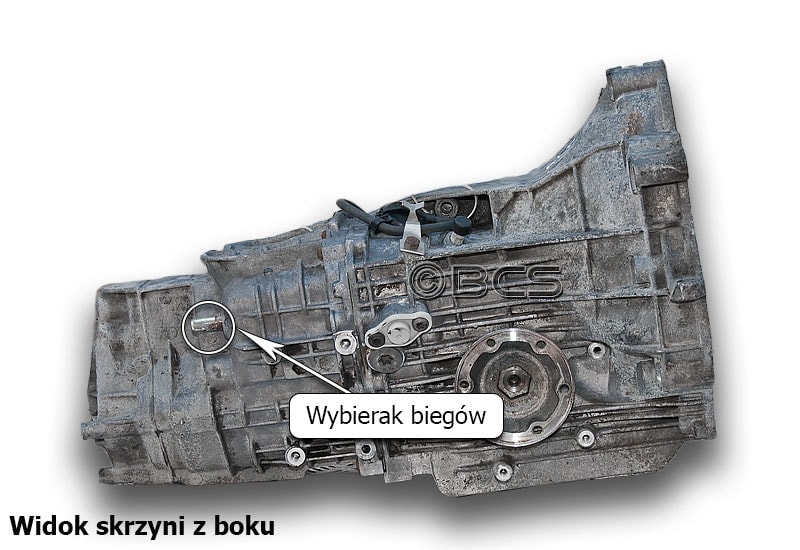

Wybierak biegów to element, który włącza i przełącza biegi bezpośrednio w skrzyni biegów. Przenosi on ruch gałki zmiany biegów (w kabinie kierowcy) bezpośrednio na wnętrze przekładni. Miejsce wybieraka biegów w skrzyni Audi typu 012 wskazano na poniższych zdjęciach.

KORKI OLEJOWE W SKRZYNI BIEGÓW AUDI TYP 012

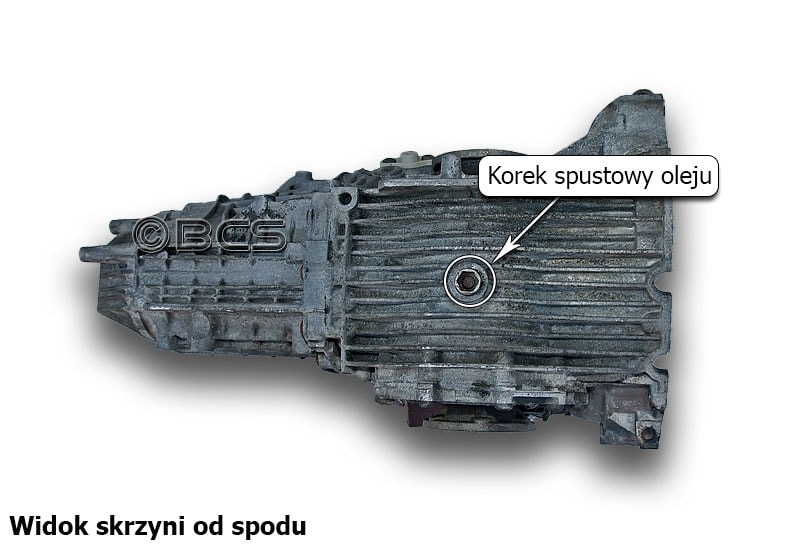

W skrzyni biegów Audi typu 012 korek spustowy służący do zlania oleju ze skrzyni biegów, zamontowany jest bezpośrednio pod mechanizmem różnicowym. Miejsce to jest w najniższym punkcie skrzyni biegów, co w łatwy sposób umożliwia spuszczenie praktycznie całej ilości oleju z przekładni.

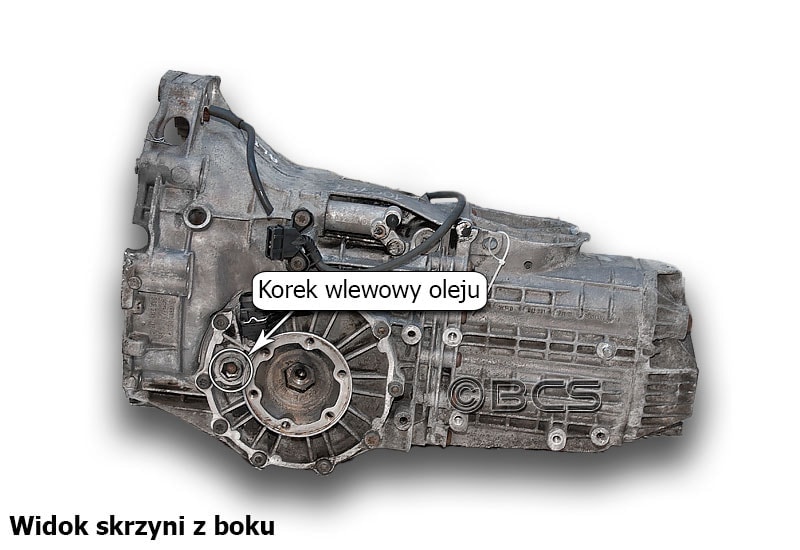

Korek wlewowy służący do napełnienia skrzyni biegów olejem znajduje się nad flanszą półosi od strony kierowcy.

korki olejowe - skrzynia biegów AUDI 012 -1

korki olejowe - skrzynia biegów AUDI 012 -2
