MANUALNE SKRZYNIE BIEGÓW AUDI - TYP 01X

BUDOWA MANUALNEJ SKRZYNI BIEGÓW AUDI - TYP 01X

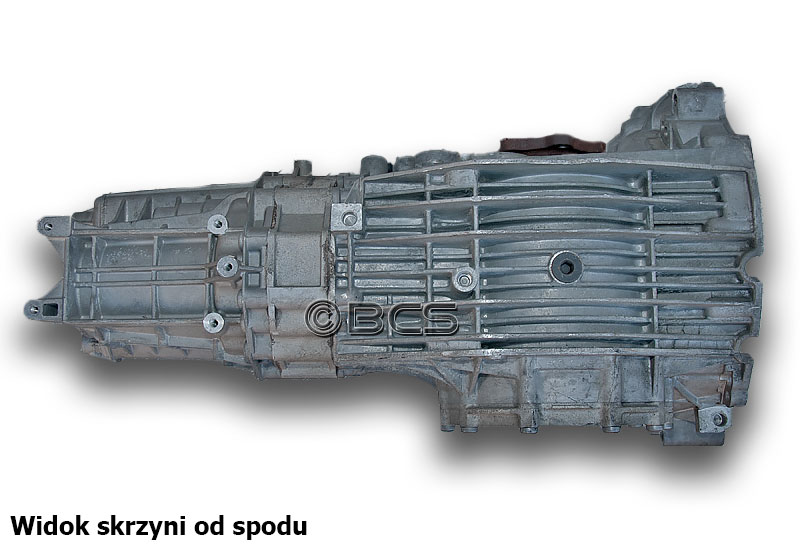

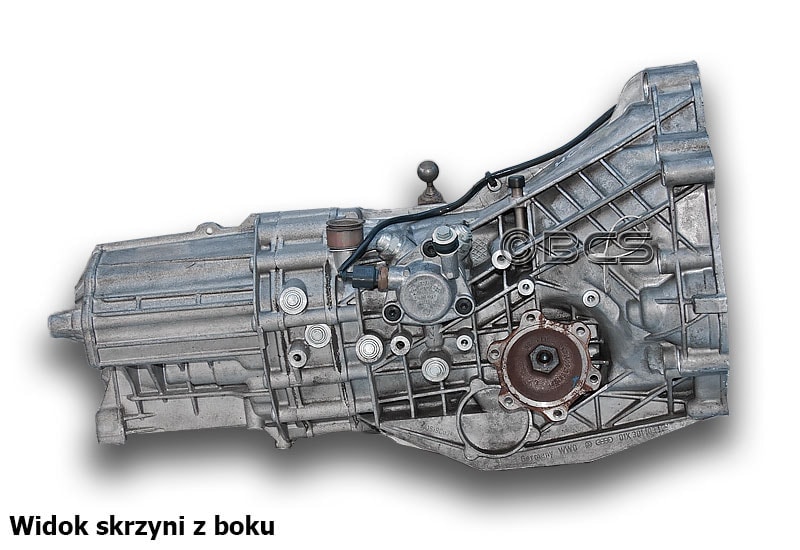

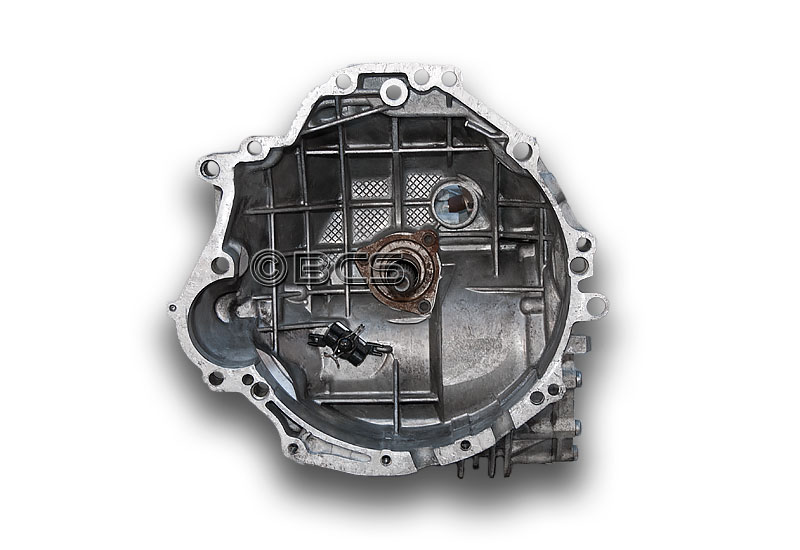

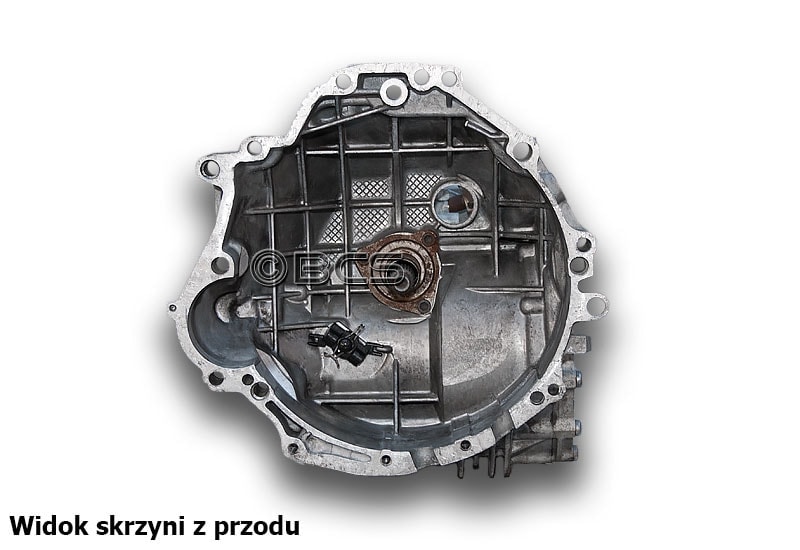

Manualne skrzynie biegów Audi typu 01X są przekładniami 6 biegowymi, które napędzają przednie koła. Montowane są z silnikami, które są umieszczone wzdłużnie w komorze silnika. Obudowa skrzyni biegów jest zamknięta, a półosie dokręcane są do zabieraków zamontowanych w mechanizmie różnicowym. Rozrusznik montowany jest na silniku, a w obudowie skrzyni biegów znajduje się głowiczka rozrusznika.

TYP SKRZYNI BIEGÓW

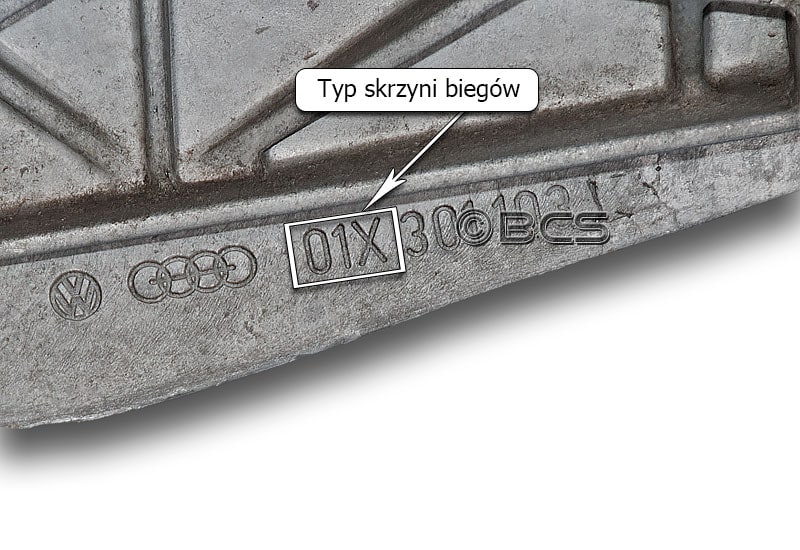

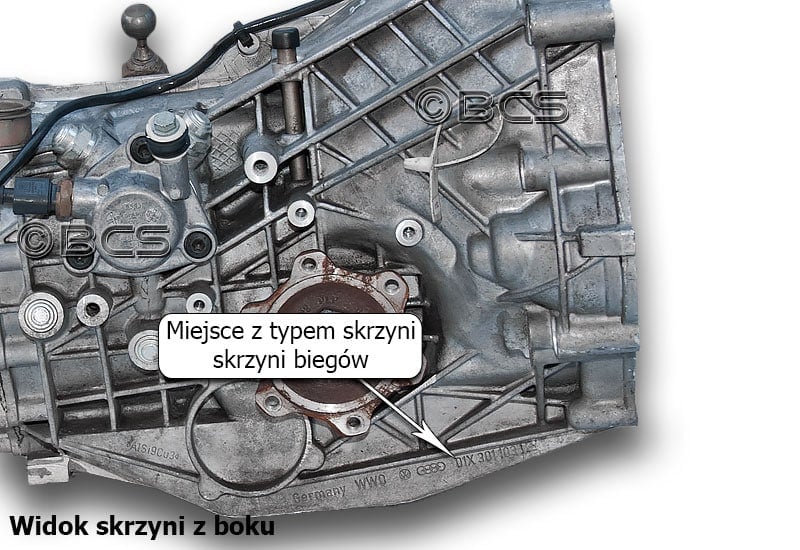

Oznaczenie typu skrzyni biegów Audi 01X umieszczone jest pod zabierakiem napędzającym koło od strony pasażera. Oznaczenie jest w postaci wklęsłego odlewu.

SYMBOL (KOD) SKRZYNI BIEGÓW - AUDI TYP 01X

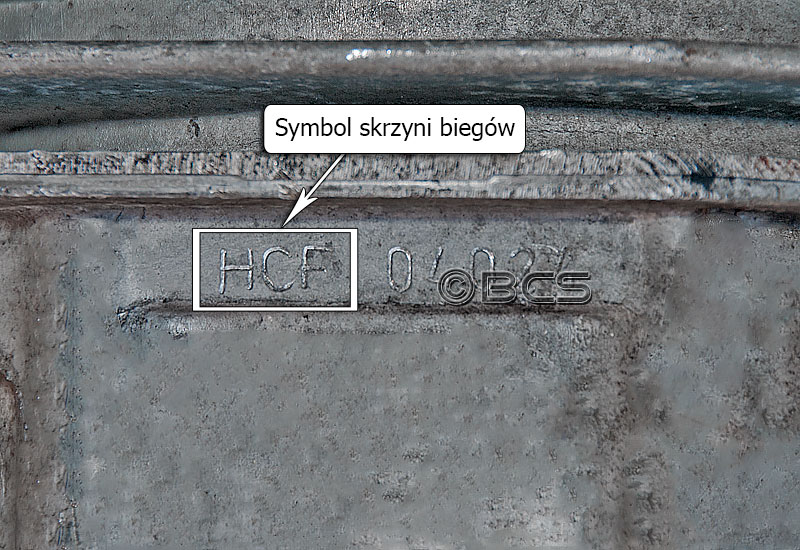

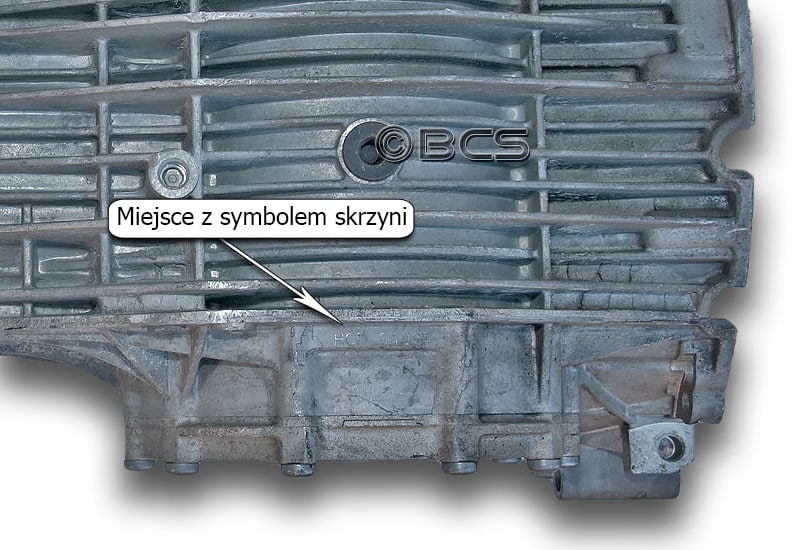

Skrzynie biegów Audi typu 01X oznaczane są symbolem/kodem pod spodem skrzyni biegów pod zabierakiem, który napędza koło od strony kierowcy. Symbol jest wygrawerowany.

symbol (kod) skrzyni biegów Audi 01X - 1

symbol (kod) skrzyni biegów Audi 01X - 2

symbol (kod) skrzyni biegów Audi 01X - 3

symbol (kod) skrzyni biegów Audi 01X - 4

WYSPRZĘGLANIE HYDRAULICZNE W SKRZYNIACH MONTOWANYCH WZDŁUŻNIE

Wysprzęglanie (rozsprzeglanie) polega na rozłączaniu silnika i skrzyni biegów za pośrednictwem sprzęgła.

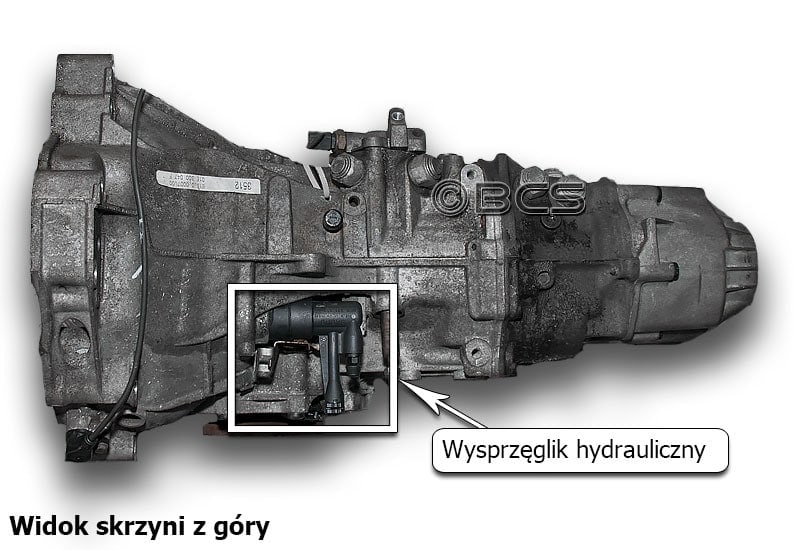

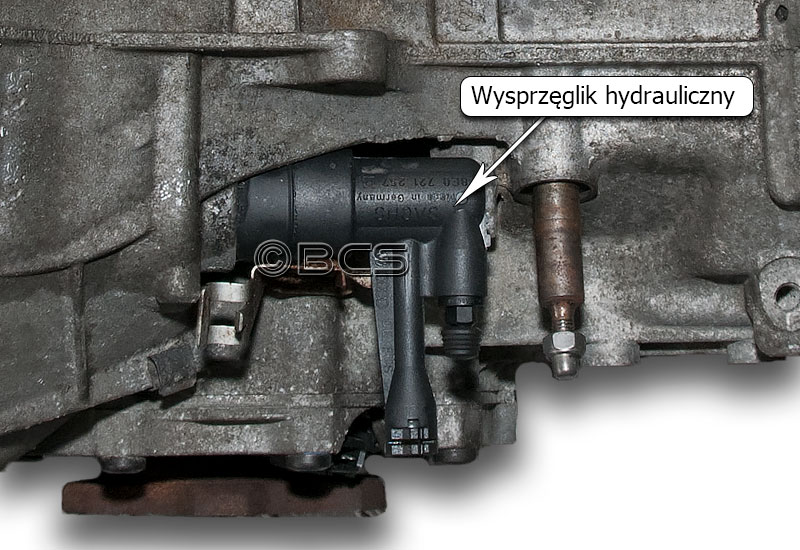

W skrzyniach biegów 5 i 6 biegowych montowanych do silników "wzdłużnych" stosuje się wysprzęglanie w układzie hydraulicznym. Wysprzęglik zamontowany jest na zewnątrz skrzyni i porusza łapę sprzęgła, która za pośrednictwem łożyska wyciskowego naciska na docisk sprzęgła i rozsprzęgla skrzynię biegów i silnik. Sam wysprzęglik poruszany jest hydraulicznie po naciśnięciu pedału sprzęgła.

wysprzęglanie - skrzynia biegów AUDI 01X - 1

wysprzęglanie - skrzynia biegów AUDI 01X - 2

CZUJNIK PRĘDKOŚCI W SKRZYNI BIEGÓW AUDI TYPU 01X

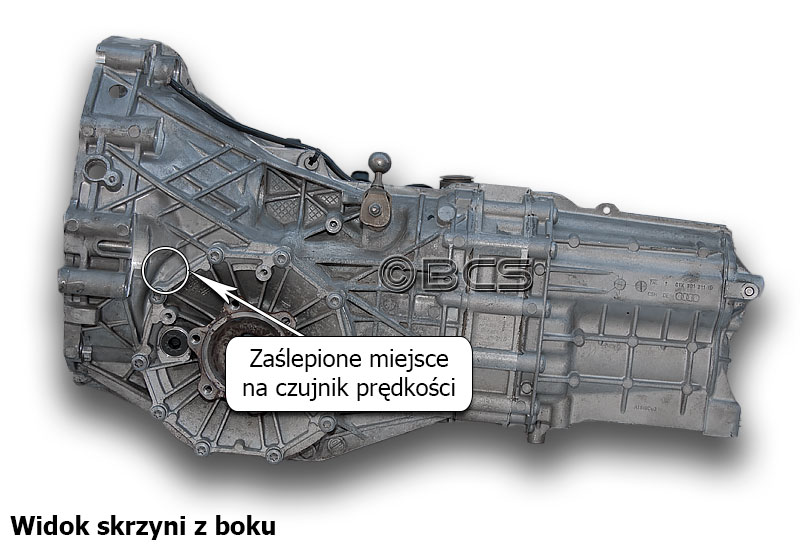

W samochodach, w których montowane są skrzynie biegów Audi typu 01X, pomiar prędkości odczytywany jest z układu ABS. W skrzyni biegów nie ma czujników prędkości.

czujnik prędkości - skrzynia biegów Audi 01X - 1

KORKI OLEJOWE W SKRZYNI BIEGÓW AUDI TYP 01X

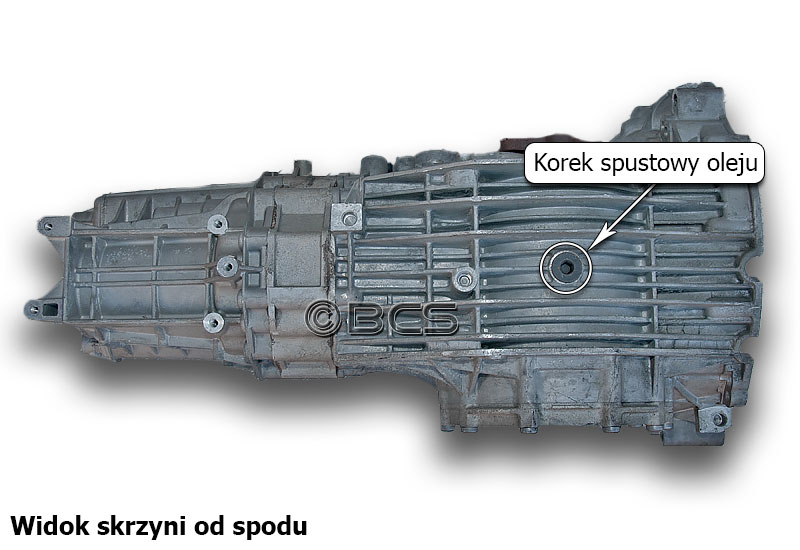

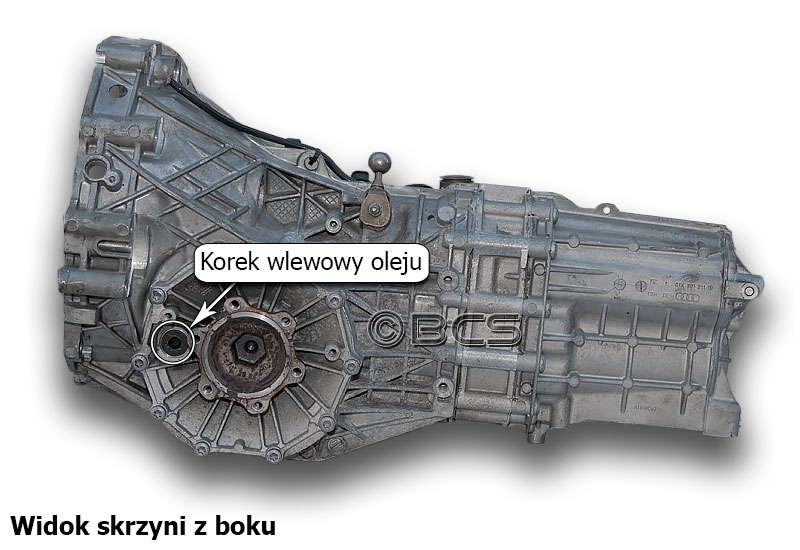

W skrzyni biegów Audi typu 01X korek do spuszczania oleju znajduje się pod skrzynią biegów w najniższym punkcie. Korek do wlewania oleju umieszczony jest obok lewego zabieraka (patrząc w kierunku jazdy).

korki olejowe - skrzynia biegów Audi 01X - 1

korki olejowe - skrzynia biegów Audi 01X - 2

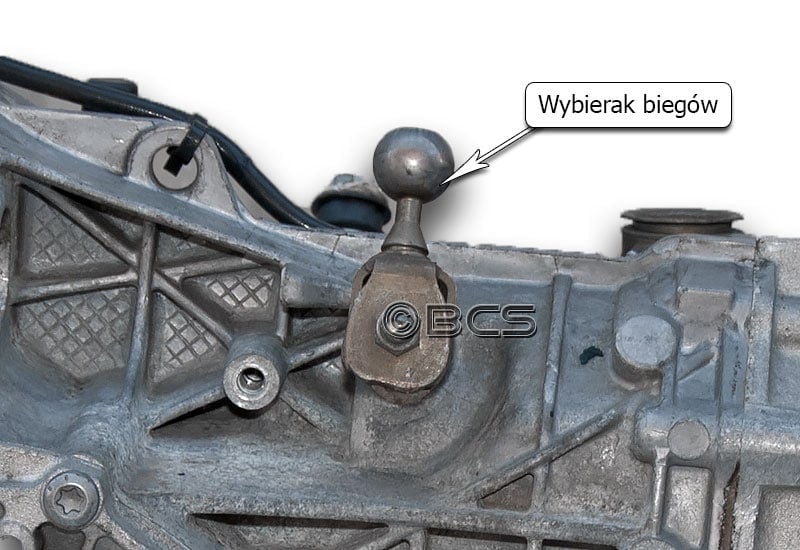

WYBIERAK BIEGÓW W SKRZYNI TYPU 01X

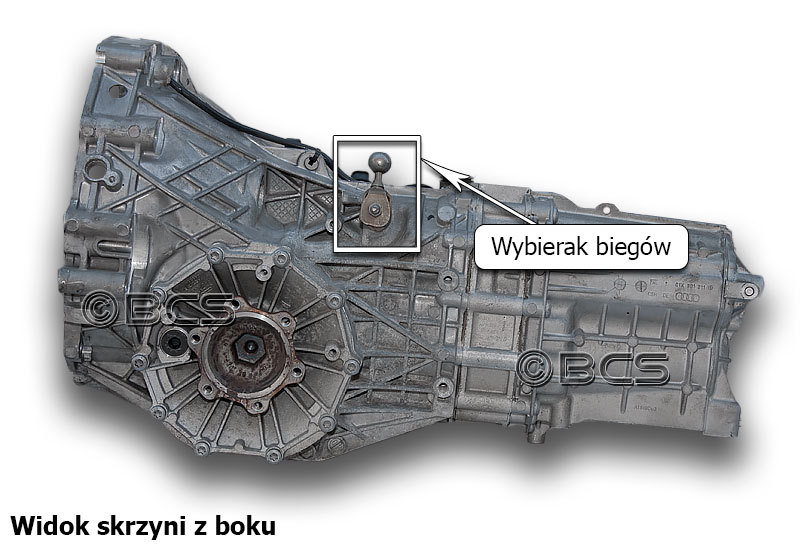

Wybierak biegów jest elementem, który umożliwia zmianę biegów bezpośrednio w skrzyni biegów. Za pośrednictwem wodzików przenosi ruch gałki zmiany biegów bezpośrednio na mechanizmy przekładni. Miejsce, w którym znajduje się wybierak biegów w skrzyni Audi 01X pokazano na poniższych zdjęciach.
