MANUALNE SKRZYNIE BIEGÓW SEAT - TYP 02Q

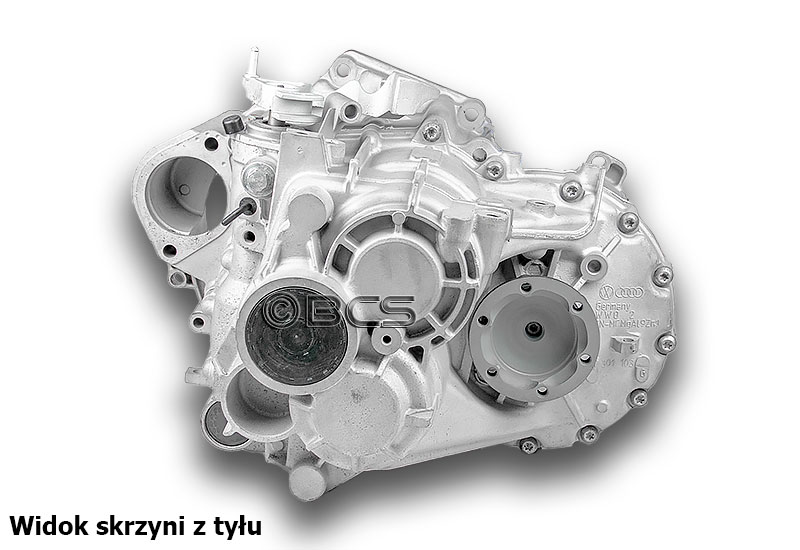

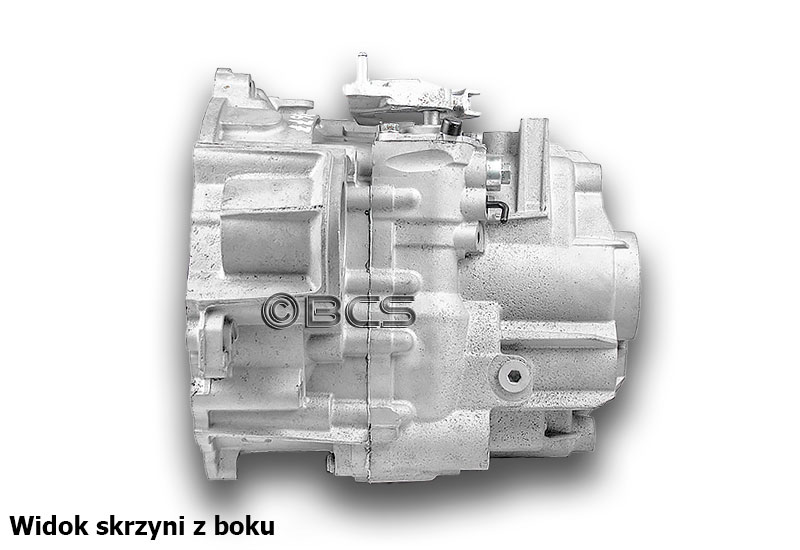

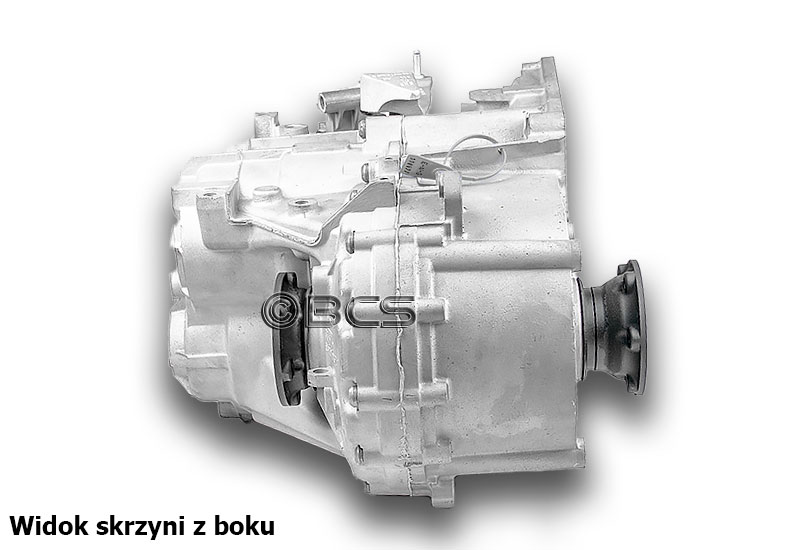

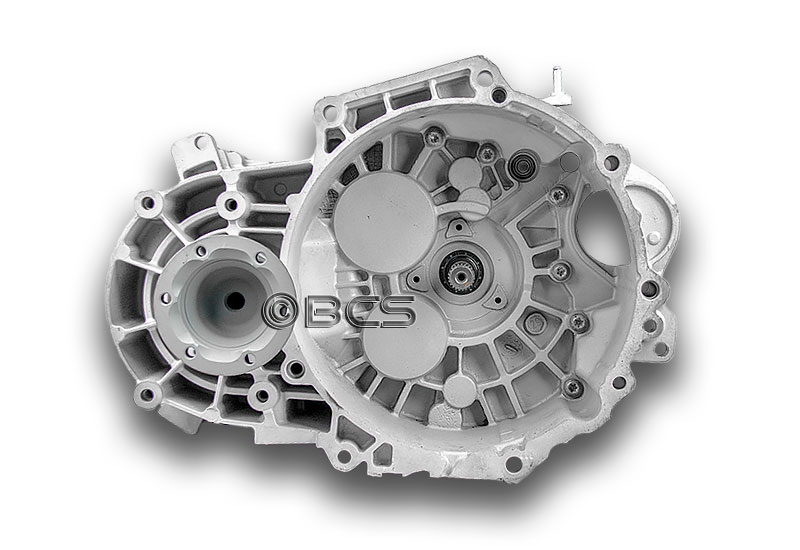

BUDOWA MANUALNEJ SKRZYNI BIEGÓW SEAT - TYP 02Q

Skrzynie biegów Seat typu 02Q produkowane przez Seat, to 6 biegowe przekładnie przenoszące napęd na przednie koła. Posiadają kompaktową, zamkniętą obudowę. Montaż rozrusznika występuje w tych skrzyniach od strony chłodnicy i rozrusznik napędza koło zamachowe od strony skrzyni biegów. Półosie napędzające koła są dokręcane do zabieraków, które zamontowane są w skrzyni bezpośrednio w mechanizmie różnicowym. Taka konstrukcja umożliwia w praktyce demontaż półosi lub skrzyni biegów bez konieczności zlewania z niej oleju.

TYP SKRZYNI BIEGÓW

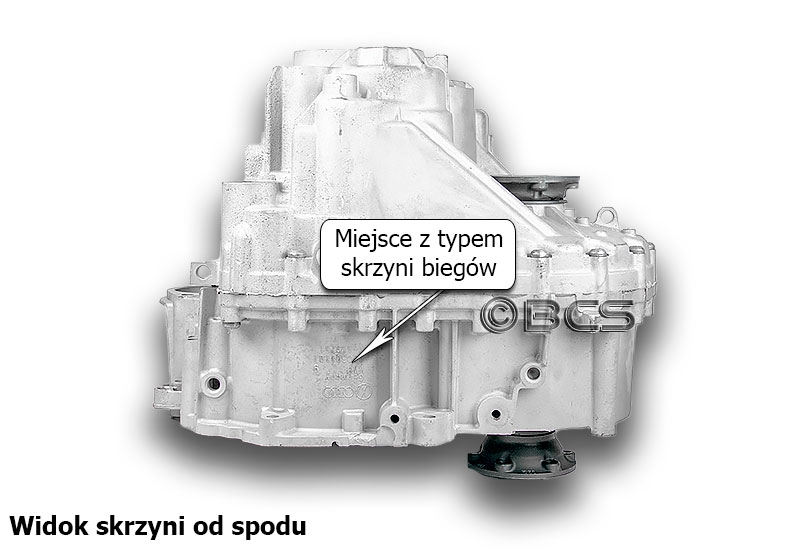

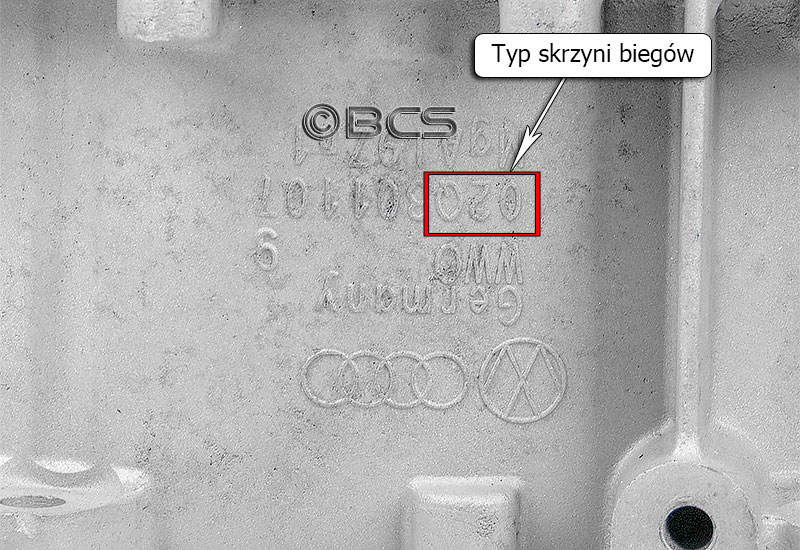

Typ skrzyni biegów można odczytać od spodu skrzyni biegów. Jest on wypukłym nadlewem na przedniej obudowie.

SYMBOL (KOD) SKRZYNI BIEGÓW - TYP 02Q

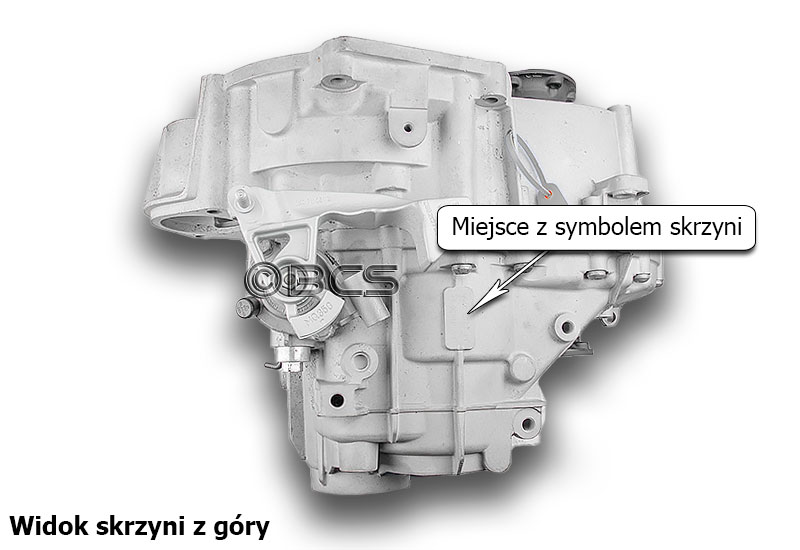

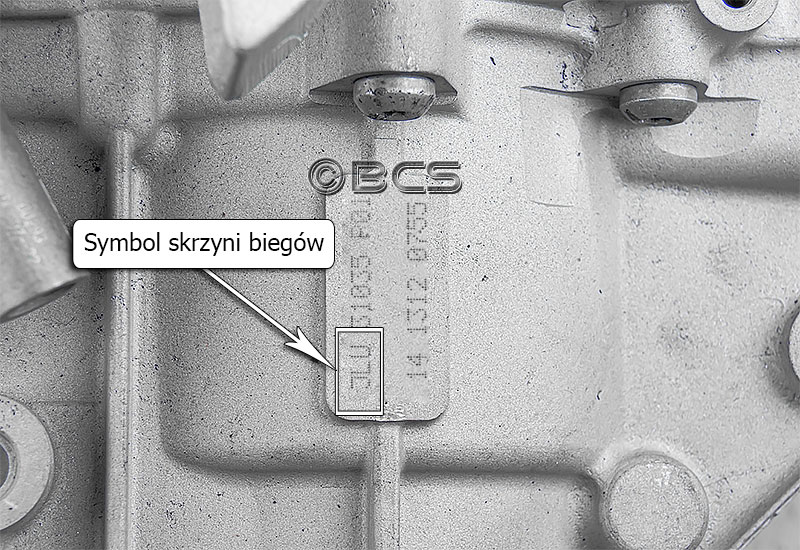

W manualnych skrzyniach biegów Seat o oznaczeniu konstrukcyjnym 02Q, symbol skrzyni biegów wraz z numerami seryjnymi naniesiony jest na specjalnym miejscu na górze skrzyni biegów. Pole numerowe jest w postaci splanowanego miejsca na tylnej obudowie. Numery nanoszone są w sposób grawerowania elektroiskrowego. Symbol skrzyni można bez trudu odczytać w komorze silnika. Czasem odczyt wymaga przeczyszczenia pola numerowego.

symbol (kod) skrzyni biegów SEAT 02Q - 1

symbol (kod) skrzyni biegów SEAT 02Q - 2

WYSPRZĘGLANIE HYDRAULICZNE Z WYSPRZĘGLIKIEM NA WAŁKU SPRZĘGŁOWYM

Wysprzęglanie (rozsprzęglanie) polega na rozłączaniu silnika i skrzyni biegów za pośrednictwem sprzęgła.

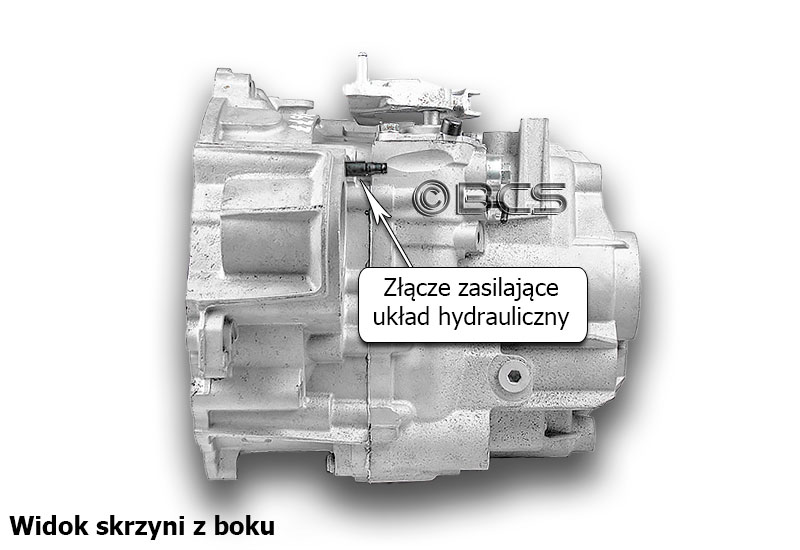

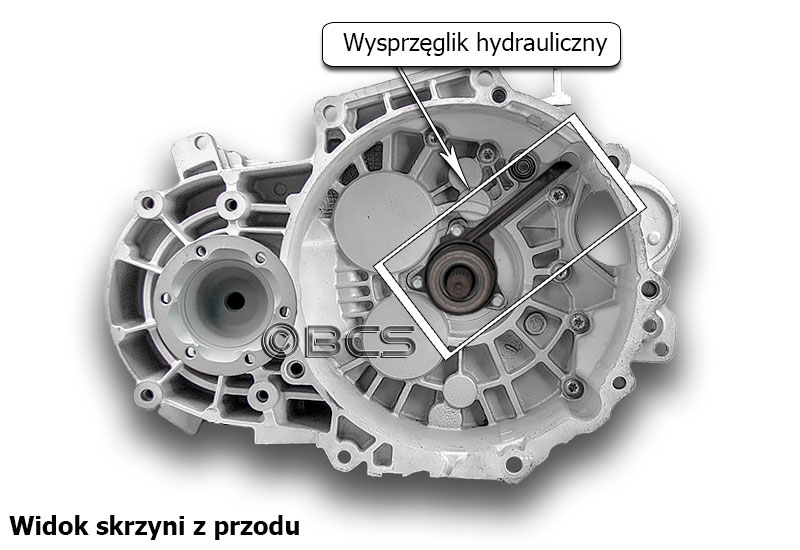

Układ z wysprzęglikiem zamontowanym na wałku sprzęgłowym stosowany jest w skrzyniach 6 biegowych. W tym układzie wysprzęglania sprzęgło + pompa + wysprzęglik pracują we wspólnym obwodzie hydraulicznym. W czasie naciskania sprzęgła powstaje ciśnienie w układzie. Wysprzeglik, który jest zamontowany na wałku sprzęgłowym pod łożyskiem wyciskowym, powiększa swoją objętość - rozszerza się w kierunku łożyska i przesuwa je. Łożysko naciska na docisk sprzęgła rozsprzęglając silnik i skrzynię biegów.

wysprzęglanie - skrzynia biegów SEAT 02Q - 1

wysprzęglanie - skrzynia biegów SEAT 02Q - 2

RODZAJ CZUJNIKA PRĘDKOŚCI W SKRZYNI BIEGÓW TYPU 02Q

W skrzyniach biegów Seat typu 02Q występują dwa systemy odczytu prędkości.

Pierwszy z nich to odczyt bezpośrednio ze skrzyni biegów. Odbywa się on poprzez elektroniczny impulsator zamontowany w skrzyni biegów na mechanizmie różnicowym.

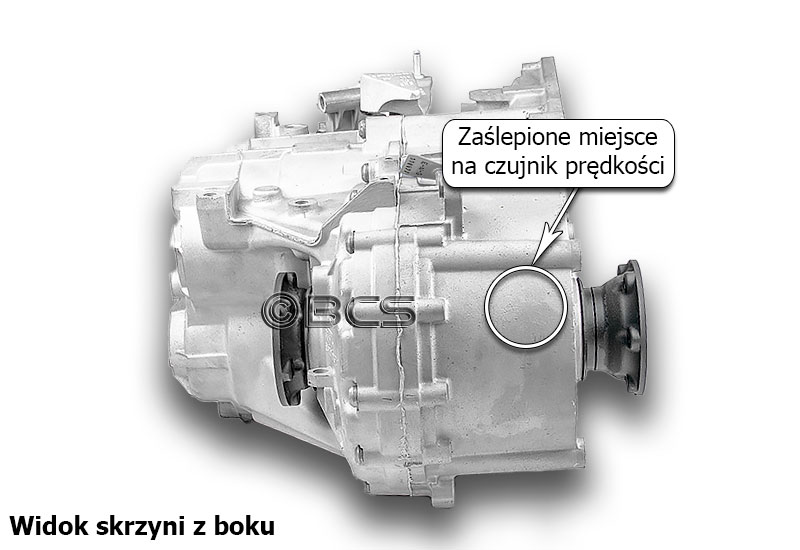

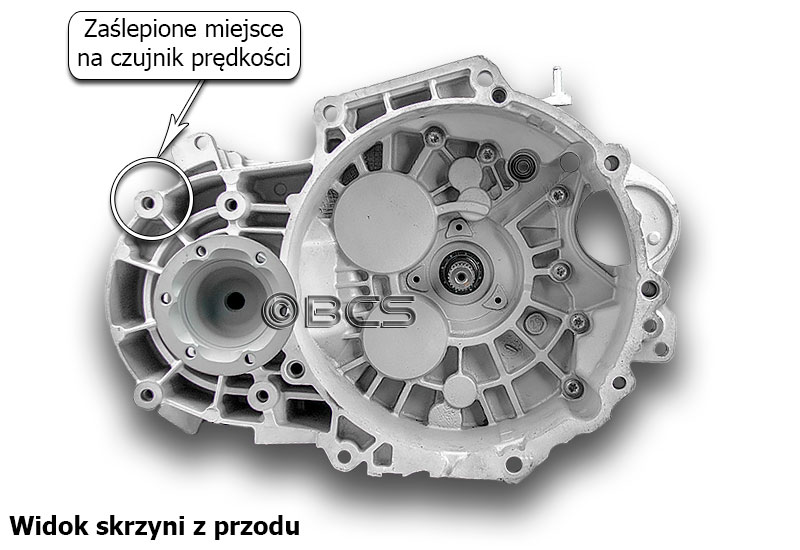

Inny sposób to odczyt prędkości niezależnie od skrzyni biegów. Pomiar prędkości pobierany jest z czujnika zamontowanego w układzie ABS. W tym przypadku na skrzyni nie ma żadnego czujnika prędkości, a miejsce ewentualnego montażu jest zaślepione.

W skrzyniach Seat nie stosuje się montażu skrzyni biegów na podstawie rodzaju odczytu prędkości, ponieważ rodzaj montowanej skrzyni biegów jest determinowany jej symbolem. Symbol automatycznie określa rodzaj odczytu prędkości.

czujnik prędkości - skrzynia biegów SEAT 02Q - 1

czujnik prędkości - skrzynia biegów SEAT 02Q - 2

KORKI OLEJOWE W SKRZYNI BIEGÓW 02Q

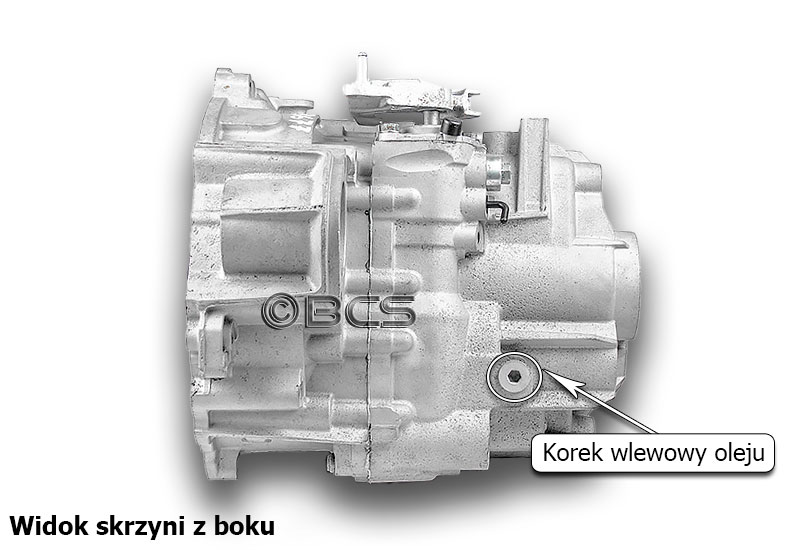

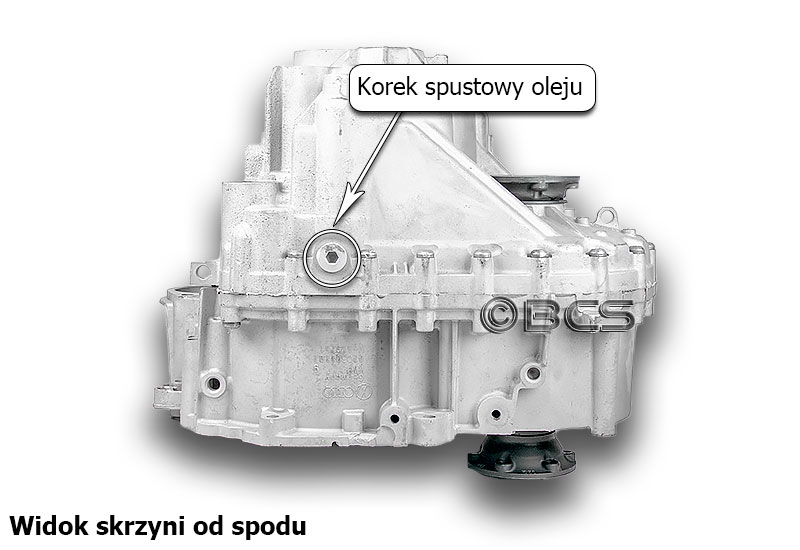

Na poniższych zdjęciach wskazaliśmy miejsca, w których znajdują się korki do zlewania i wlewania oleju ze skrzyni biegów Seat typ 02Q.

korki olejowe - skrzynia biegów SEAT 02Q - 1

korki olejowe - skrzynia biegów SEAT 02Q - 2

RODZAJ WYBIERAKA BIEGÓW W SKRZYNI TYPU 02Q

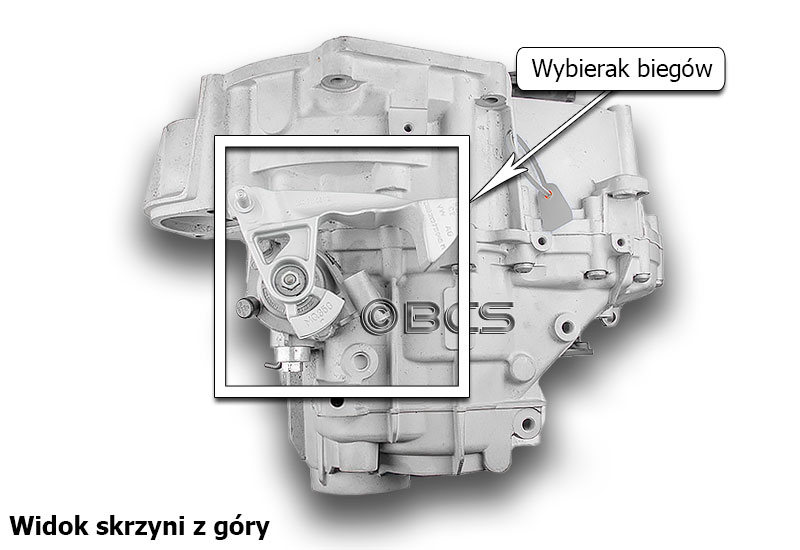

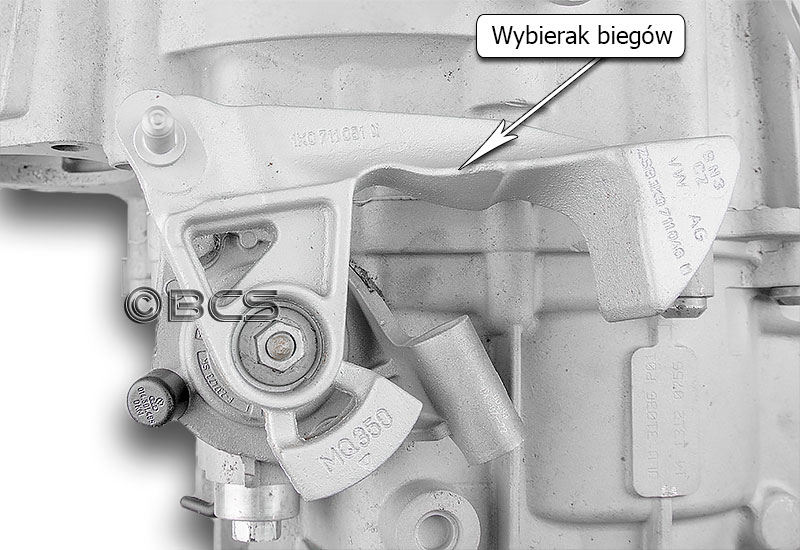

Wybierak to element, który umożliwia zmianę biegów. Przenosi on ruch gałki zmiany biegów na mechanizmy przekładni. W skrzyniach biegów Set typu 02Q montowany jest na górze skrzyni. Posiada specyficzną przeciwwagę uwidocznioną na poniższych zdjęciach.
